DoIP (Diagnostics over Internet Protocol)

Современная автомобильная промышленность переживает фундаментальную трансформацию, переходя от традиционных механических систем к сложным программно-определяемым платформам (Software-Defined Vehicles, SDV).

В центре этой революции находится необходимость высокоскоростного и надежного обмена данными между электронными блоками управления (ECU) и внешними диагностическими инструментами.

Протокол Diagnostics over Internet Protocol (DoIP), стандартизированный в рамках серии ISO 13400, представляет собой ключевой технологический ответ на ограничения классических сетевых архитектур, таких как CAN и K-line.

Использование Ethernet в качестве физической среды передачи данных позволяет не только преодолеть барьеры пропускной способности, но и интегрировать транспортные средства в глобальную ИТ-инфраструктуру, обеспечивая возможности для удаленной диагностики, обновления программного обеспечения «по воздуху» (OTA) и предиктивного обслуживания.

Историческая ретроспектива и предпосылки возникновения DoIP

На протяжении десятилетий стандартом де-факто для обмена диагностической информацией в автомобилях был протокол Unified Diagnostic Services (UDS), работающий поверх шины CAN (стандарт ISO 15765-2, также известный как DoCAN). Однако по мере усложнения бортовых систем, внедрения систем помощи водителю (ADAS) и мультимедийных комплексов высокого разрешения, пропускная способность CAN (ограниченная 500 Кбит/с или несколькими Мбит/с для CAN-FD) стала критическим узким местом. Передача прошивок объемом в несколько гигабайт через CAN-шину могла занимать часы, что неприемлемо как в условиях серийного производства, так и при сервисном обслуживании.

Технология DoIP возникла как результат адаптации стандартных протоколов интернета (TCP/IP) для нужд автомобильной диагностики. Основная цель заключалась в создании транспортного уровня, способного эффективно инкапсулировать сообщения UDS в кадры Ethernet. Это обеспечило скачок скорости передачи данных до 100 Мбит/с и выше, что в 100-200 раз превышает возможности традиционных шин. Кроме того, использование IP-стека сделало диагностический трафик маршрутизируемым, позволяя специалистам подключаться к автомобилю через стандартные сетевые интерфейсы, включая Wi-Fi и сотовые сети, без необходимости использования дорогостоящих проприетарных аппаратных интерфейсов (VCI).

Архитектура стандарта ISO 13400 и его составные части

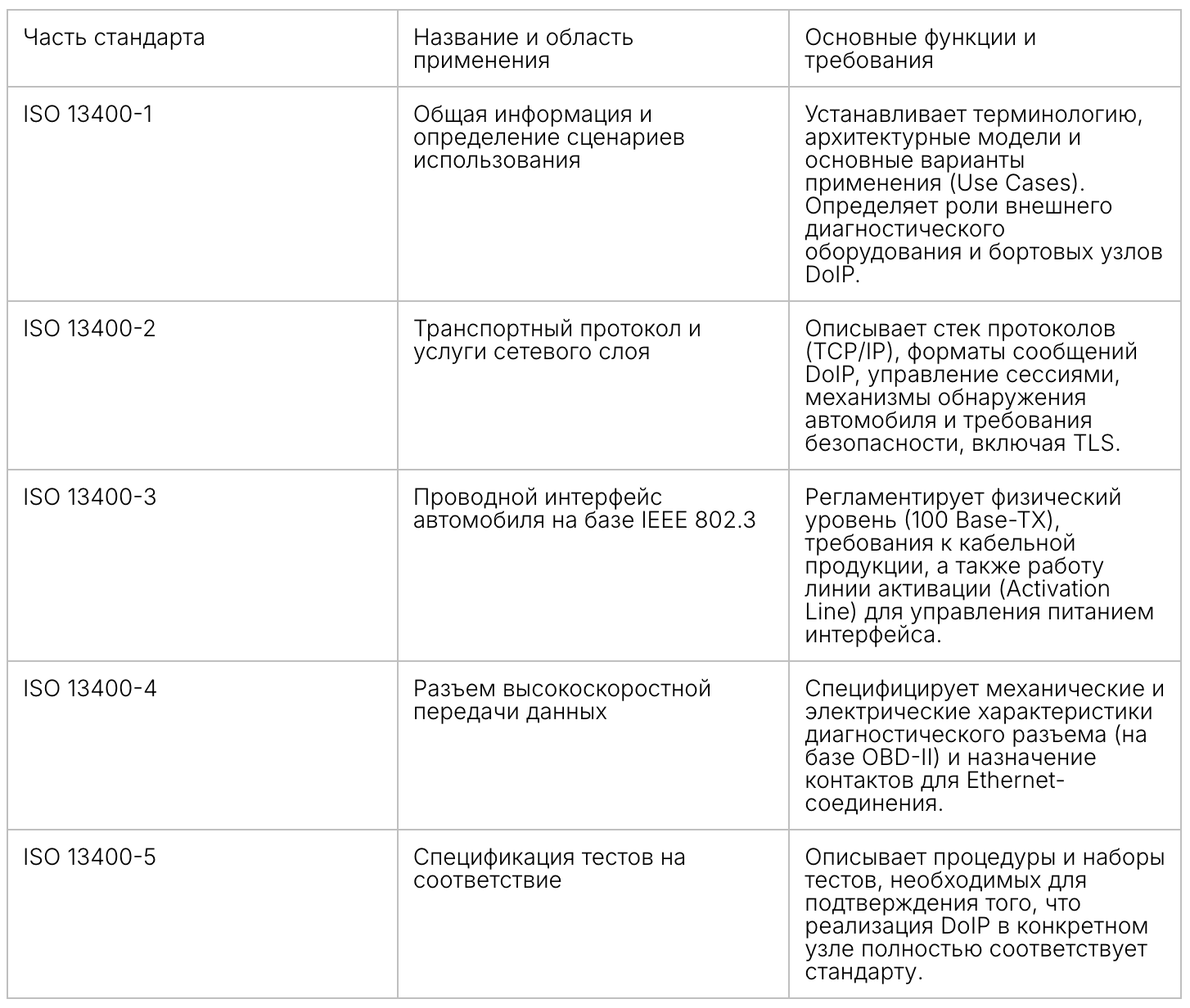

Международный стандарт ISO 13400 определяет комплексные требования к диагностической связи по интернет-протоколу. Он структурирован таким образом, чтобы охватить все уровни взаимодействия — от физических разъемов до сетевых сервисов. Эволюция стандарта отражает растущие требования индустрии к безопасности и производительности, что особенно заметно в ревизиях 2011, 2016 и 2019 годов.

Обновление ISO 13400-2 в 2019 году стало знаковым, так как оно внедрило поддержку протокола TLS (Transport Layer Security) для защиты диагностических сессий. Это было вызвано необходимостью предотвращения кибератак на автомобили, которые становятся все более уязвимыми при подключении к глобальным сетям.

Место DoIP в модели OSI и взаимодействие с UDS

Понимание DoIP требует анализа его позиции в семиуровневой модели взаимодействия открытых систем (OSI).

DoIP не заменяет диагностические службы прикладного уровня, такие как UDS (ISO 14229). Напротив, он выступает в роли эффективного транспорта, обеспечивающего доставку этих служб через современные сетевые стеки.

В архитектуре DoIP уровни распределяются следующим образом:

Прикладной уровень (Level 7):

Здесь функционирует протокол UDS (ISO 14229-1) или WWH-OBD (ISO 27145). Специфические требования к работе UDS поверх IP описаны в стандарте ISO 14229-5.

Транспортный уровень (Level 4):

DoIP использует как TCP, так и UDP. TCP применяется для надежной передачи диагностических сообщений, требующих подтверждения доставки и контроля потока (например, при прошивке ECU). UDP используется преимущественно для функций обнаружения автомобиля и мониторинга статуса.

Сетевой уровень (Level 3):

Поддерживаются протоколы IPv4 и IPv6. Внедрение IPv6 считается приоритетным для обеспечения «будущеустойчивости» (future-proofing) за счет большего адресного пространства и механизмов автоконфигурации.

Канальный и физический уровни (Levels 1-2):

В качестве основы используется стандарт IEEE 802.3 (Ethernet), адаптированный для автомобильных условий (например, 100Base-TX или Automotive Ethernet T1).

Одним из ключевых преимуществ такой структуры является возможность передачи огромных пакетов данных. Если в DoCAN размер кадра ограничен физическими особенностями шины, то DoIP теоретически позволяет передавать сообщения объемом до 4 294 967 295 байт (около 4 ГБ) в рамках одного цикла прикладного уровня.

Физическая реализация и аппаратные аспекты

Для обеспечения совместимости с существующей инфраструктурой сервисных центров, DoIP был интегрирован в стандартный 16-контактный диагностический разъем OBD-II (J1962). Однако, поскольку Ethernet требует наличия двух витых пар (четырех проводов), возникла необходимость использования контактов, которые ранее были зарезервированы или использовались по усмотрению производителя.

Конфигурации контактов OBD-II

Стандарт ISO 13400-4 описывает два основных варианта назначения контактов (Option 1 и Option 2), которые производители выбирают исходя из архитектуры своих транспортных средств.

Для корректного определения используемой конфигурации диагностический тестер должен выполнить алгоритм проверки сопротивления между контактом 8 (Activation) и контактом 5 (Signal Ground). Это позволяет оборудованию автоматически адаптироваться под конкретный автомобиль (например, BMW обычно использует конфигурацию, отличную от некоторых моделей Volvo).

Линия активации (Activation Line)

Поскольку бортовые Ethernet-контроллеры потребляют значительное количество энергии и могут генерировать электромагнитные помехи, они не должны работать постоянно. Линия активации служит физическим сигналом для перевода DoIP-шлюза (Edge Node) из спящего режима в активный. Согласно ISO 13400-3, напряжение в диапазоне от 0 В до 2 В интерпретируется как «не активно», а уровень от 5 В до 32 В — как «активно». Стандарт требует, чтобы сигнал удерживался в стабильном состоянии не менее 200 мс для исключения ложных срабатываний.

Жизненный цикл сессии DoIP: От подключения до обмена данными

Процесс взаимодействия между внешним тестером и автомобилем строго регламентирован и состоит из нескольких последовательных фаз. Нарушение логики на любом этапе приводит к невозможности установления диагностической связи.

1. Физическое подключение и получение IP-адреса

После подачи напряжения на линию активации DoIP-шлюз автомобиля активирует стек TCP/IP. Первым шагом является получение IP-адреса. Хотя стандарт допускает использование статических адресов, на практике чаще применяются динамические методы:

DHCP (Dynamic Host Configuration Protocol): Автомобиль может выступать в роли DHCP-клиента, получая адрес от тестера-сервера, или наоборот.
Auto-IP (IPv4 Link-Local): Если сервер DHCP не обнаружен, устройство самостоятельно назначает себе адрес из диапазона 169.254.x.x. Это обеспечивает быструю готовность к работе даже в отсутствие сложной сетевой инфраструктуры.

2. Обнаружение автомобиля (Vehicle Discovery)

На этом этапе тестер должен идентифицировать автомобиль в сети. Используется протокол UDP на порту 13400.

Vehicle Announcement: Сразу после настройки сетевого интерфейса автомобиль рассылает широковещательное сообщение (Payload Type 0x0004), информируя о своем присутствии. Сообщение содержит VIN, идентификатор логического узла и уникальный идентификатор (EID/MAC).
Vehicle Identification Request: Если тестер пропустил объявление, он может отправить запрос (Payload Type 0x0001). Автомобиль обязан ответить на него, предоставив свои данные.

3. Установление TCP-соединения и активация маршрутизации

После получения IP-адреса и логического адреса автомобиля тестер открывает TCP-сокет на порт 13400. Однако передача диагностических команд все еще заблокирована шлюзом. Для разблокировки используется процедура Routing Activation.

Тестер отправляет «Routing Activation Request» (Payload Type 0x0005), указывая свой логический адрес (Source Address, SA). Шлюз проверяет, разрешен ли доступ для данного типа оборудования. Например, для дилерских сканеров и стороннего оборудования выделены разные диапазоны адресов.

4. Обмен диагностическими сообщениями

После успешной активации тестер может отправлять кадры UDS, инкапсулированные в сообщения DoIP с типом полезной нагрузки 0x8001. Каждый запрос подтверждается шлюзом сообщением «Diagnostic Message Acknowledgement» (0x8002/0x8003), что подтверждает успешную доставку кадра до внутреннего адресата (например, ECU двигателя или трансмиссии).

5. Контроль активности (Alive Check)

Для предотвращения зависания ресурсов шлюза при внезапном отключении тестера используется механизм проверки активности. Если в течение определенного времени по TCP-каналу не передаются данные, шлюз отправляет «Alive Check Request» (0x0007). Если тестер не отвечает в установленный срок, соединение разрывается.

Структура заголовка сообщения DoIP

Эффективность DoIP во многом обусловлена простотой и строгостью структуры его сообщений. Каждый пакет начинается со стандартизированного 8-байтового заголовка, который позволяет принимающей стороне быстро валидировать данные без глубокого анализа всего пакета.

Версия протокола (1 байт): Указывает версию стандарта ISO 13400. Значение 0x02 соответствует актуальной версии ISO 13400-2:2012.
Инвертированная версия протокола (1 байт): Содержит побитово инвертированное значение первого байта (например, 0xFD для версии 0x02). Это служит механизмом верификации: сумма первого и второго байта должна быть равна 0xFF. Если условие не выполняется, пакет отбрасывается как поврежденный.

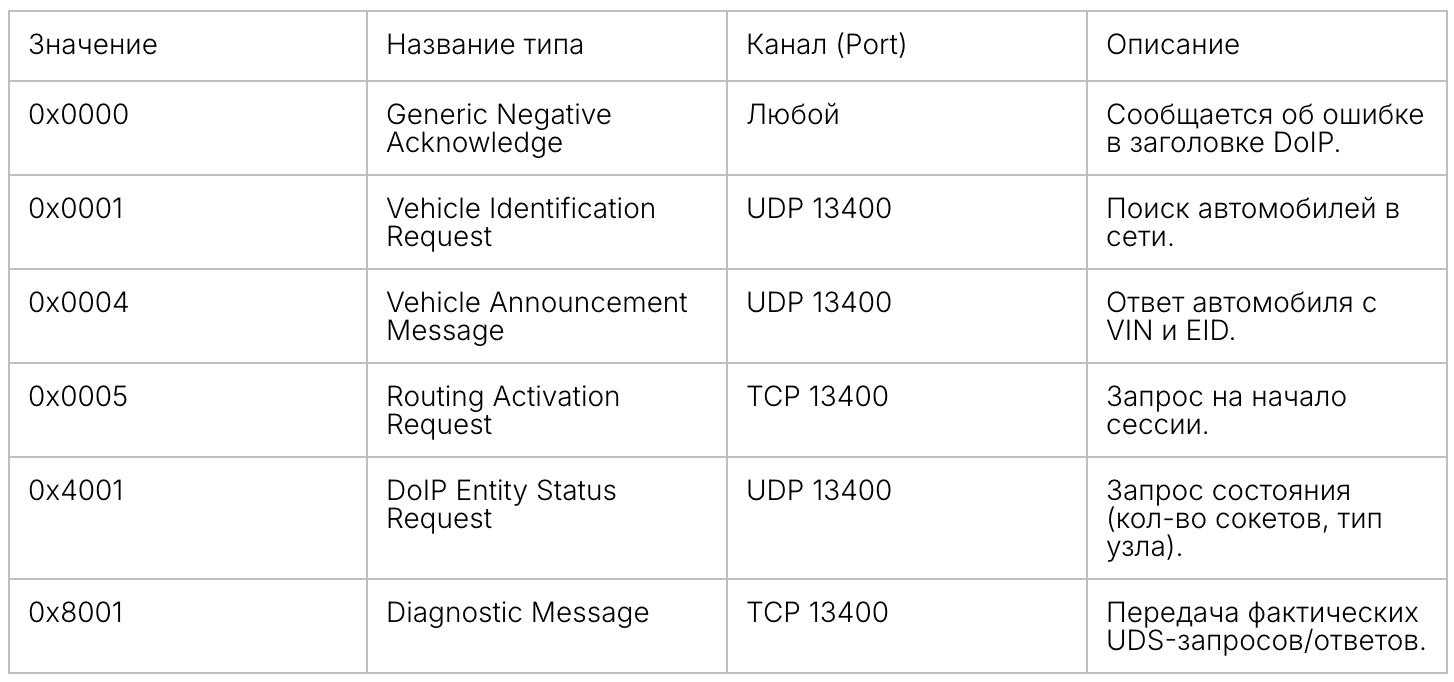

Тип полезной нагрузки (2 байта): Определяет назначение сообщения (идентификация, активация, диагностика и т.д.).
Длина полезной нагрузки (4 байта): Указывает размер данных, следующих за заголовком. Максимальное значение — около 4.29 ГБ, что позволяет передавать файлы прошивок целиком в одном диагностическом сообщении.

Логическая адресация в DoIP-сетях

В отличие от IP-адресов, которые служат для маршрутизации на сетевом уровне, в DoIP используется система логических адресов (Logical Addresses) для идентификации конкретных сущностей внутри автомобиля. Логический адрес — это 16-битное значение, которое позволяет тестеру обращаться к конкретному ECU, даже если он находится за шлюзом в подсети CAN или FlexRay.

Стандарт ISO 13400 резервирует диапазоны адресов для различных типов участников обмена:

0x0001 – 0x0DFF: Специфические адреса производителя автомобиля (VM Specific) для внутренних ECU.
0x0E00 – 0x0E7F: Законодательно утвержденные диагностические инструменты (например, оборудование для техосмотра и проверки экологичности).
0x0E80 – 0x0EFF: Инструменты послепродажного обслуживания (Aftermarket test tools), такие как мультибрендовые сканеры.
0x0F80 – 0x0FFF: Логгеры данных и страховое диагностическое оборудование.
0xE400 – 0xE4FF: Функциональные группы адресов (для широковещательных запросов внутри автомобиля).

Использование логических адресов позволяет шлюзу эффективно маршрутизировать трафик. Когда шлюз получает сообщение с типом 0x8001, он извлекает целевой логический адрес и перенаправляет данные в соответствующую шину (CAN, LIN), выполняя роль моста между Ethernet и устаревшими протоколами.

Безопасность и внедрение TLS в ISO 13400-2:2019

С переходом автомобильной диагностики в сферу IP-технологий риски кибербезопасности возросли экспоненциально. Если традиционная шина CAN требовала физического доступа к проводам, то DoIP-интерфейс, подключенный к телематическому модулю, потенциально доступен из любой точки мира через интернет. В ответ на эти угрозы редакция стандарта 2019 года ввела поддержку Transport Layer Security (TLS).

Реализация защищенного соединения

Для безопасной диагностики выделен отдельный TCP-порт — 3496. Использование этого порта подразумевает обязательное выполнение рукопожатия (handshake) TLS версии 1.2 или 1.3 перед отправкой любых диагностических данных.

Ключевые механизмы защиты включают:

Аутентификация по сертификатам: Автомобиль (сервер) предоставляет свой сертификат, подтверждая подлинность. В строгих реализациях тестер (клиент) также должен предоставить сертификат, подписанный производителем автомобиля (взаимная аутентификация).
Шифрование данных: Весь трафик между тестером и автомобилем шифруется с использованием современных алгоритмов (например, AES-GCM). Это исключает возможность перехвата конфиденциальной информации или внедрения ложных команд в процессе сессии.
Защита от атак повтора: Использование уникальных сессионных ключей гарантирует, что даже если злоумышленник запишет трафик, он не сможет использовать его повторно для управления автомобилем.

Несмотря на наличие стандарта, во многих современных реализациях TLS остается опциональным, а фаза обнаружения через UDP порт 13400 все еще часто выполняется в открытом виде, что оставляет возможности для атак типа «отказ в обслуживании» (DoS) или подделки идентификатора автомобиля (spoofing).

Практические сценарии использования DoIP

Широкое распространение DoIP обусловлено не только его скоростью, но и гибкостью, которую он предоставляет на всех этапах жизненного цикла транспортного средства.

1. Сверхскоростная прошивка ECU (Parallel Flashing)

В современных автомобилях объем программного обеспечения может достигать сотен мегабайт для одного блока. Традиционный метод последовательной прошивки через CAN становится непозволительной роскошью на сборочной линии. DoIP позволяет реализовать параллельный доступ: один тестер может одновременно открывать несколько TCP-сессий к разным ECU через шлюз и передавать данные со скоростью, ограниченной только пропускной способностью памяти самих контроллеров. Это сокращает время обновления ПО на заводе с часов до нескольких минут.

2. Удаленная диагностика (Remote Diagnostics)

Благодаря тому, что DoIP базируется на стандартном стеке TCP/IP, диагностический трафик может быть легко туннелирован через интернет. Это позволяет инженерам производителя подключаться к автомобилю клиента, находящемуся в другой стране, для глубокого анализа сложных неисправностей. При этом используется стандартное облачное соединение, а автомобиль рассматривается как обычный узел сети.

3. Обновление «по воздуху» (OTA - Over-the-Air)

DoIP является фундаментом для систем OTA. Встроенный телематический модуль (TCU) выступает в роли локального тестера (DoIP Client), который скачивает пакеты обновления из облака и распределяет их по внутренним блокам управления через DoIP-шлюз. Это позволяет автопроизводителям исправлять программные ошибки и добавлять новые функции без отзыва автомобилей в сервисные центры.

4. Производство и предпродажная подготовка (End-of-Line Testing)

На этапе финальной сборки DoIP используется для быстрой инициализации автомобиля: прошивки VIN-номера, калибровки датчиков ADAS и проверки всех систем. Высокая пропускная способность позволяет проводить комплексное тестирование мультимедийных систем и карт навигации, что было практически невозможно при использовании старых протоколов.

Сравнительный анализ: DoIP против традиционных протоколов

DoIP выигрывает в сценариях, требующих передачи больших объемов данных или удаленного подключения. Однако CAN и CAN-FD остаются предпочтительными для критически важных систем реального времени с низким энергопотреблением, где не требуется высокая пропускная способность, но важна детерминированность шины.

Будущее автомобильной диагностики: Переход к SOVD

Несмотря на все преимущества, DoIP по-прежнему несет в себе «наследие» в виде бинарного протокола UDS, который требует наличия диагностических описаний (файлов ODX/CDD) на стороне тестера для правильной интерпретации данных. Следующим витком эволюции в рамках программно-определяемых автомобилей является стандарт SOVD (Service-Oriented Vehicle Diagnostics).

Концепция SOVD

SOVD (разрабатываемый ASAM и ISO) переносит диагностику из области бинарных кадров в мир веб-технологий. Вместо отправки байт-кода тестер обращается к автомобилю через стандартный REST API с использованием форматов JSON и протокола HTTP/2.

Преимущества SOVD:

Платформенная независимость:

Диагностику можно проводить через обычный веб-браузер или мобильное приложение без установки специфических драйверов.

Динамическая архитектура:

Автомобиль сам сообщает тестеру список доступных функций и данных, что упрощает поддержку новых моделей и функций «на лету».

Интеграция с высокопроизводительными компьютерами (HPC):

SOVD идеально подходит для диагностики сложных программных систем, работающих под управлением ОС Linux или QNX в центральных вычислительных узлах автомобиля.

Бесшовный переход к Zero Trust:

SOVD изначально проектируется с учетом современных ИТ-стандартов безопасности (OAuth2, TLS 1.3), обеспечивая гранулярный контроль доступа к каждой функции.

DoIP при этом не исчезает; он может продолжать служить эффективным транспортным уровнем для передачи трафика SOVD или выполнять роль моста (SOVD-to-UDS Gateway) для доступа к старым блокам управления, которые не поддерживают современные API.

Резюме и стратегические выводы

Протокол Diagnostics over Internet Protocol (DoIP) стал важнейшим технологическим связующим звеном между классической автомобильной инженерией и миром высоких информационных технологий. Его внедрение позволило индустрии преодолеть ограничения пропускной способности, заложив фундамент для автономного вождения, глубокой цифровизации и перехода к модели «автомобиль как сервис».

Для профессионалов отрасли ключевыми аспектами остаются:

Скорость и масштабируемость:

Возможность параллельного программирования и передачи огромных массивов данных делает DoIP незаменимым для современного производства и сложных OTA-кампаний.

Глобальная связность:

Использование стека TCP/IP стирает границы между локальной диагностикой в сервисе и удаленным мониторингом через облако, открывая новые возможности для предиктивного обслуживания.

Безопасность как приоритет:

Внедрение TLS в ISO 13400-2:2019 подчеркивает критическую важность защиты диагностического интерфейса как главной «входной двери» в электронную архитектуру автомобиля.

Подготовка к эре SDV:

Несмотря на текущее доминирование UDSonIP, специалистам необходимо уже сегодня изучать принципы SOVD и сервис-ориентированных архитектур, которые станут стандартом в ближайшее десятилетие.

Применение DoIP — это не просто смена проводов с витой пары CAN на Ethernet, это смена парадигмы взаимодействия с транспортным средством, превращающая его из изолированного механизма в полноправный узел глобальной сети.
