ВАЗ 2113, 14, 15. Схемы электрооборудования.

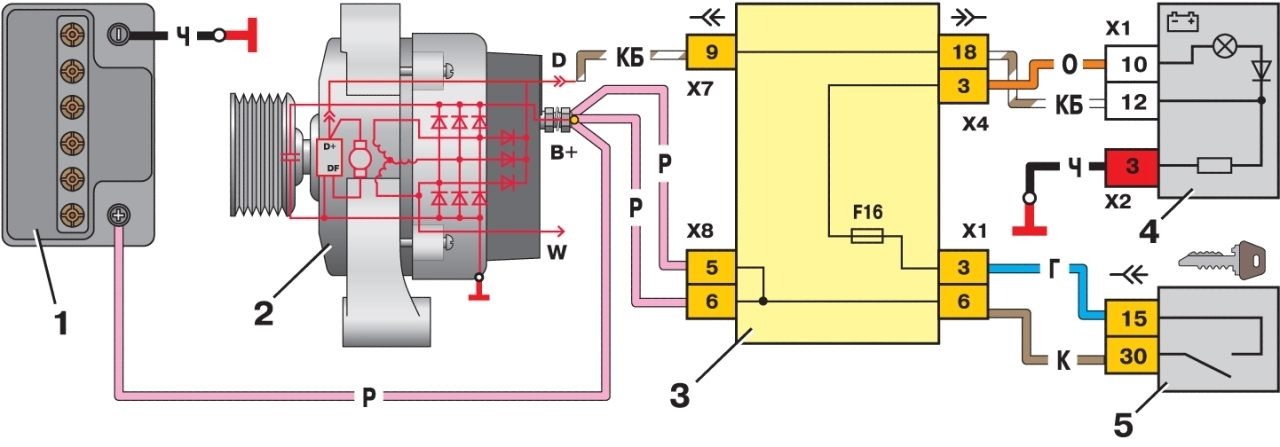

Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания

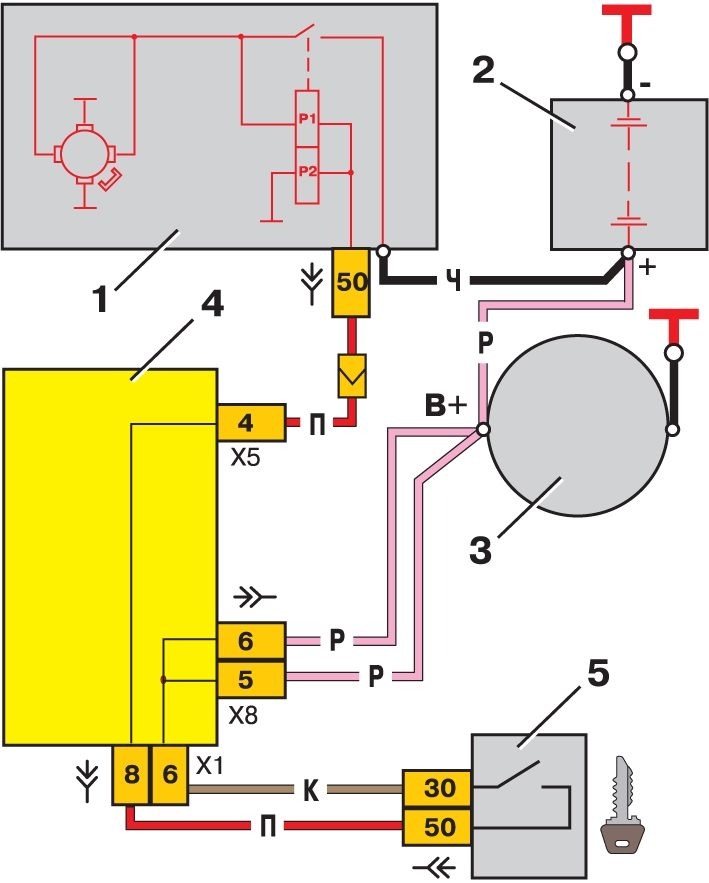

Схема соединений стартера: 1 – стартер; 2 – аккумуляторная батарея; 3 – генератор; 4 – монтажный блок; 5 – выключатель зажигания; Р1 – втягивающая обмотка тягового реле; Р2 – удерживающая обмотка тягового реле

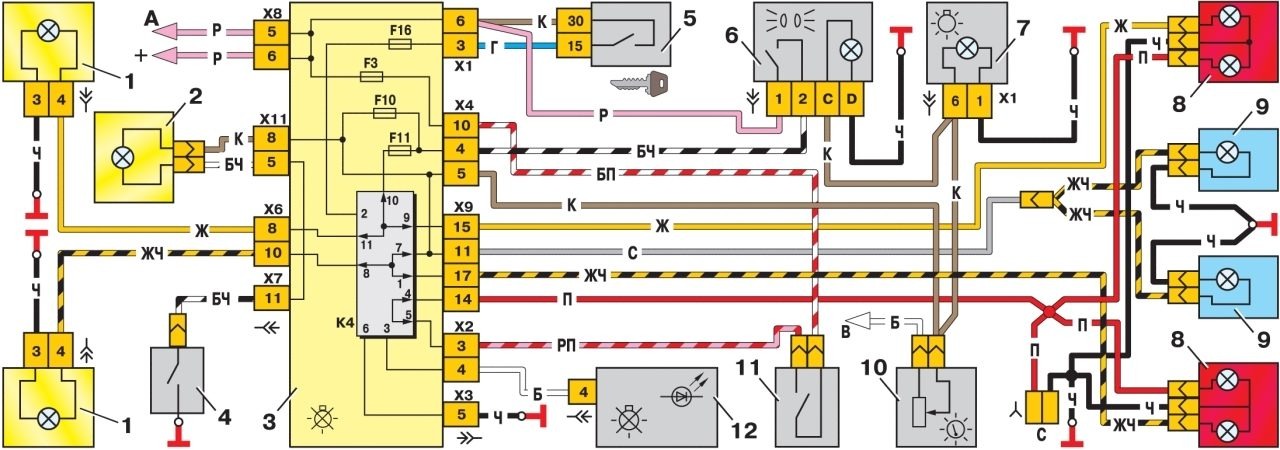

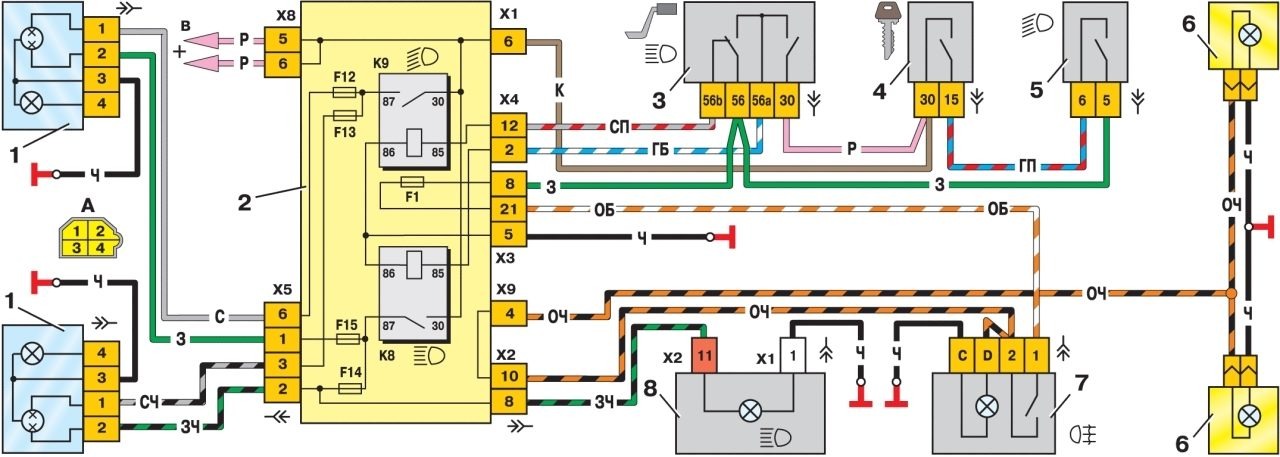

Схема включения фар и противотуманного света: 1 – блок-фары; 2 – монтажный блок; 3 – переключатель света фар; 4 – выключатель зажигания; 5 – переключатель наружного освещения (фрагмент); 6 – лампы противотуманного света во внутренних задних фонарях; 7 – выключатель противотуманного света с контрольной лампой включения; 8 – контрольная лампа дальнего света фар в комбинации приборов; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодке блок-фары; В — к источникам питания

Схема включения противотуманных фар: 1 – противотуманные фары; 2 – реле включения противотуманных фар; 3 – монтажный блок; 4 – выключатель противотуманных фар с контрольной лампой включения (слева) и лампой подсветки (справа); 5 – переключатель наружного освещения (фрагмент); А — к источникам питания; В — к регулятору освещения приборов

Схема включения наружного освещения: 1 – лампы габаритного света в блок-фарах; 2 – подкапотная лампа; 3 – монтажный блок; 4 – выключатель подкапотной лампы; 5 – выключатель зажигания; 6 – переключатель наружного освещения (фрагмент); 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампы габаритного света и стоп-сигнала в наружных задних фонарях; 9 – фонари освещения номерного знака; 10 – регулятор освещения приборов; 11 – выключатель стоп-сигнала; 12 – блок бортовой системы контроля; К4 – реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле); А — к источникам питания; В — к лампам подсветки выключателей и приборов; С — к дополнительному сигналу торможения

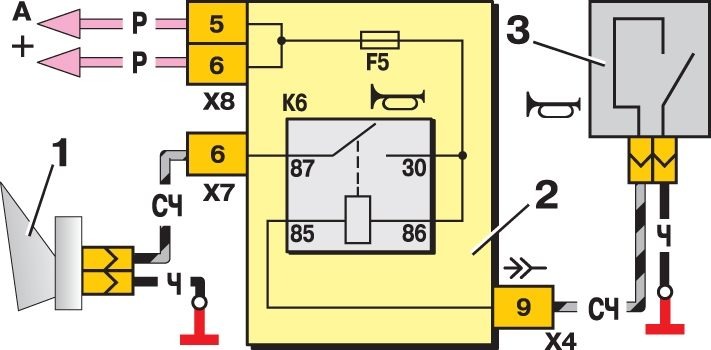

Схема включения звукового сигнала: 1 – звуковой сигнал; 2 – монтажный блок; 3 – выключатель звукового сигнала; К6 – реле включения звукового сигнала; А — к источникам питания

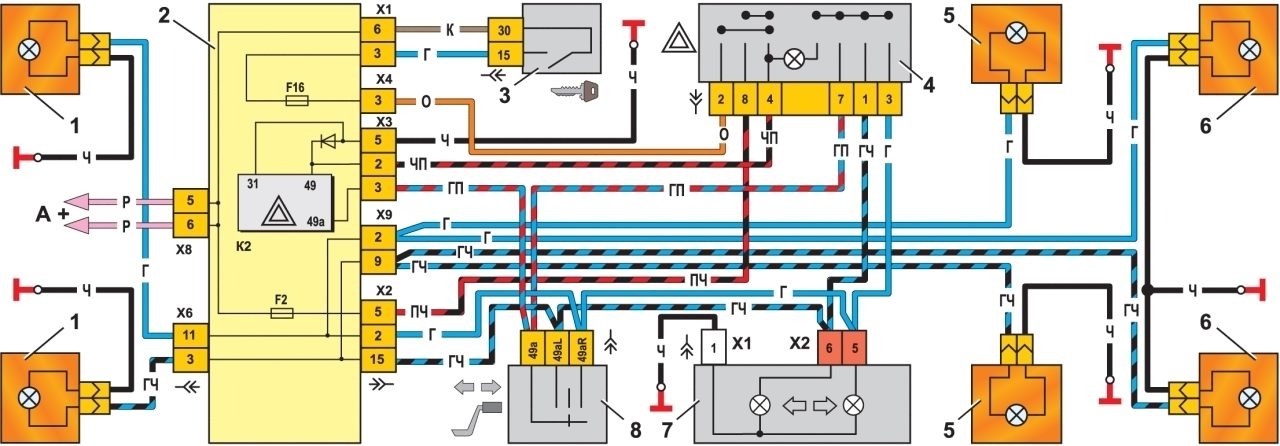

Схема включения указателей поворота и аварийной сигнализации: 1 – лампы указателей поворота в блок-фарах; 2 – монтажный блок; 3 – выключатель зажигания; 4 – выключатель аварийной сигнализации; 5 – боковые указатели поворота; 6 – лампы указателей поворота в наружных задних фонарях; 7 – комбинация приборов с контрольными лампами указателей поворота; 8 – переключатель указателей поворота; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; А — к источникам питания

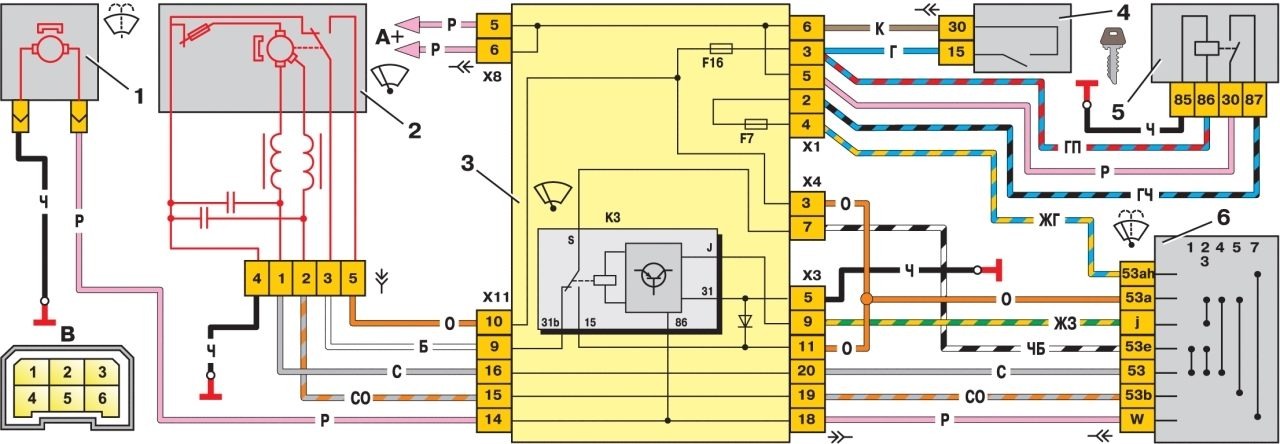

Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – монтажный блок; 4 – выключатель зажигания; 5 – реле разгрузки выключателя зажигания; 6 – переключатель очистителя и омывателя ветрового стекла; К3 – реле очистителя ветрового стекла; А — к источникам питания; В — порядок условной нумерации штекеров в колодке электродвигателя очистителя

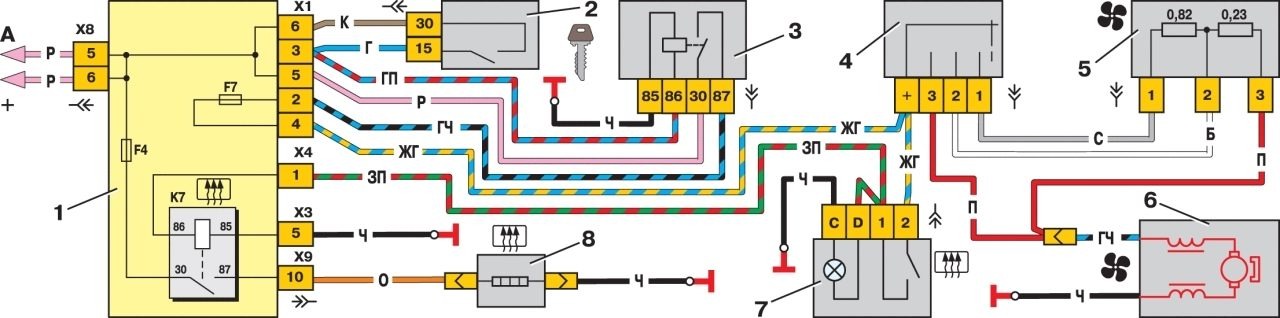

Схема включения электродвигателя вентилятора отопителя и элемента обогрева заднего стекла: 1 – монтажный блок; 2 – выключатель зажигания; 3 – реле разгрузки выключателя зажигания; 4 – переключатель электродвигателя отопителя; 5 – дополнительный резистор; 6 – электродвигатель отопителя; 7 – выключатель обогрева заднего стекла с контрольной лампой включения; 8 – элемент обогрева заднего стекла; К7 – реле включения обогрева заднего стекла

текст

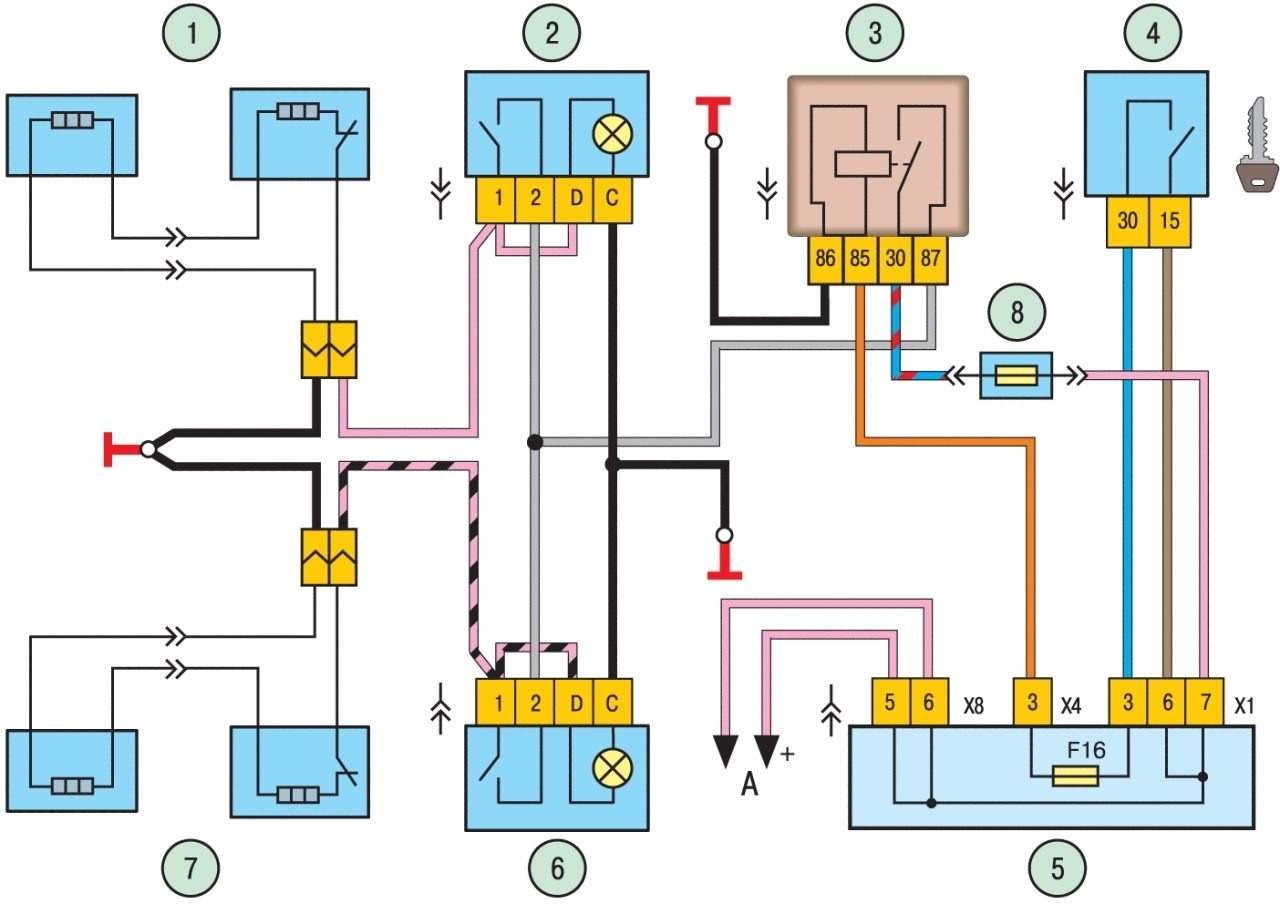

Схема включения обогрева передних сидений: 1 – обогреватели левого переднего сидения; 2 – выключатель обогревателя левого переднего сидения с контрольной лампой включения; 3 – реле включения обогревателей передних сидений; 4 – выключатель зажигания; 5 – монтажный блок; 6 – выключатель обогревателя правого переднего сидения с контрольной лампой включения; 7 – обогреватели правого переднего сидения; 8 – предохранитель на 16 А; А — к источникам питания

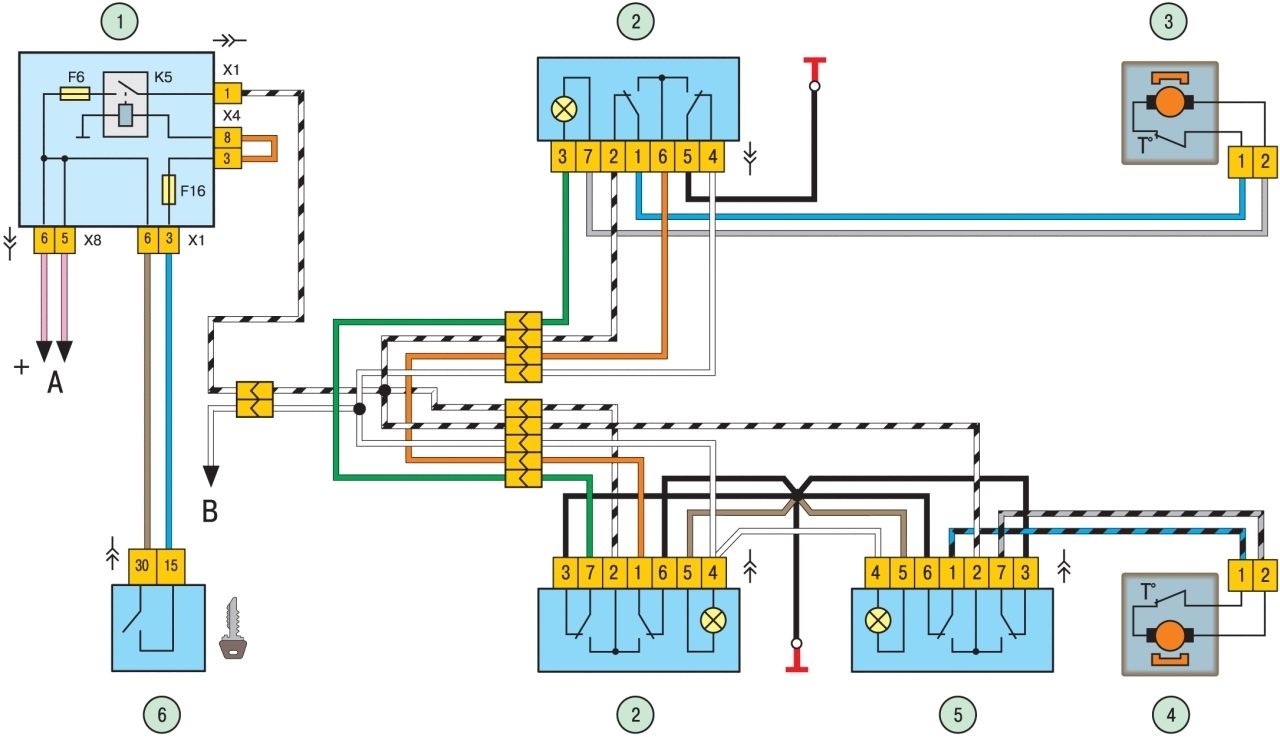

Схема включения электростеклоподъемников дверей: 1 – монтажный блок; 2 – переключатель электростеклоподъемника правой передней двери; 3 – моторедуктор электростеклоподъемника правой передней двери; 4 – моторедуктор электростеклоподъемника левой передней двери; 5 – переключатель электростеклоподъемника левой передней двери; 6 – выключатель зажигания; К5 – реле включения электростеклоподъемников; А — к источникам питания; В — к выключателю наружного освещения

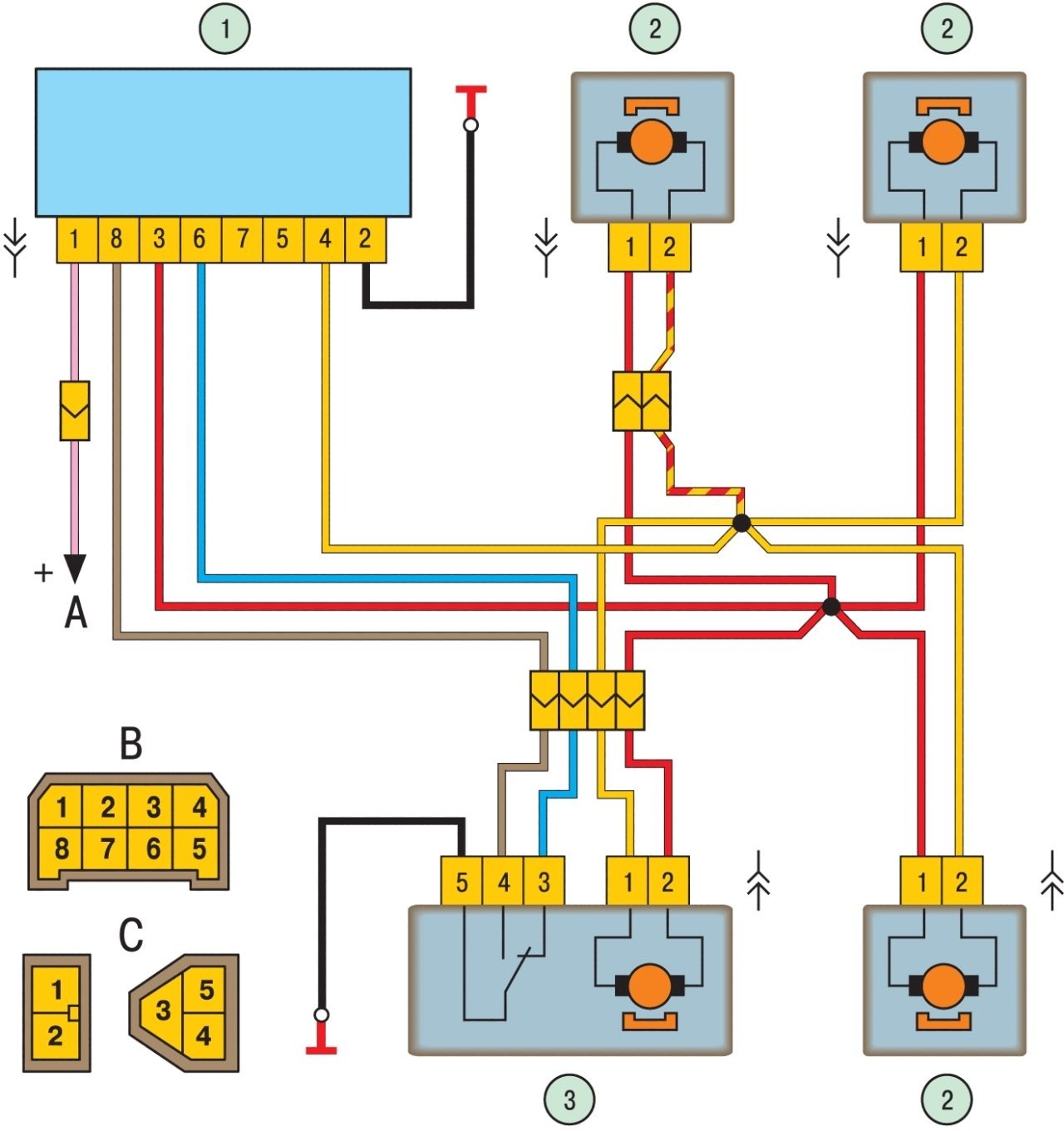

Схема системы блокировки замков дверей: 1 – блок управления; 3 – моторедуктор блокировки замка двери пассажира; 3 – моторедуктор блокировки замка двери водителя; А — к источникам питания; В — схема условной нумерации штекеров в колодке блока управления; С — схема условной нумерации штекеров в колодках моторедукторов блокировки замков

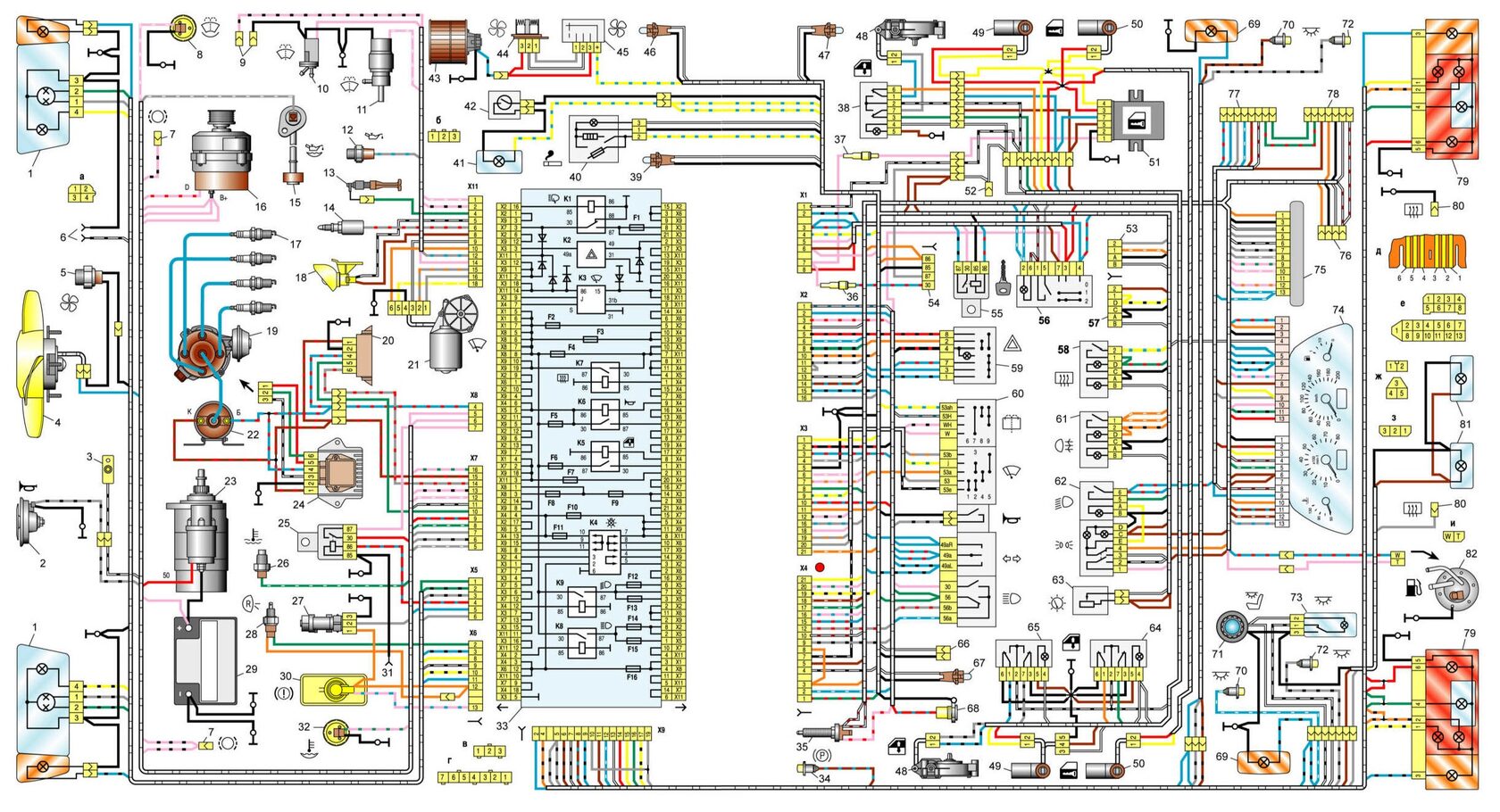

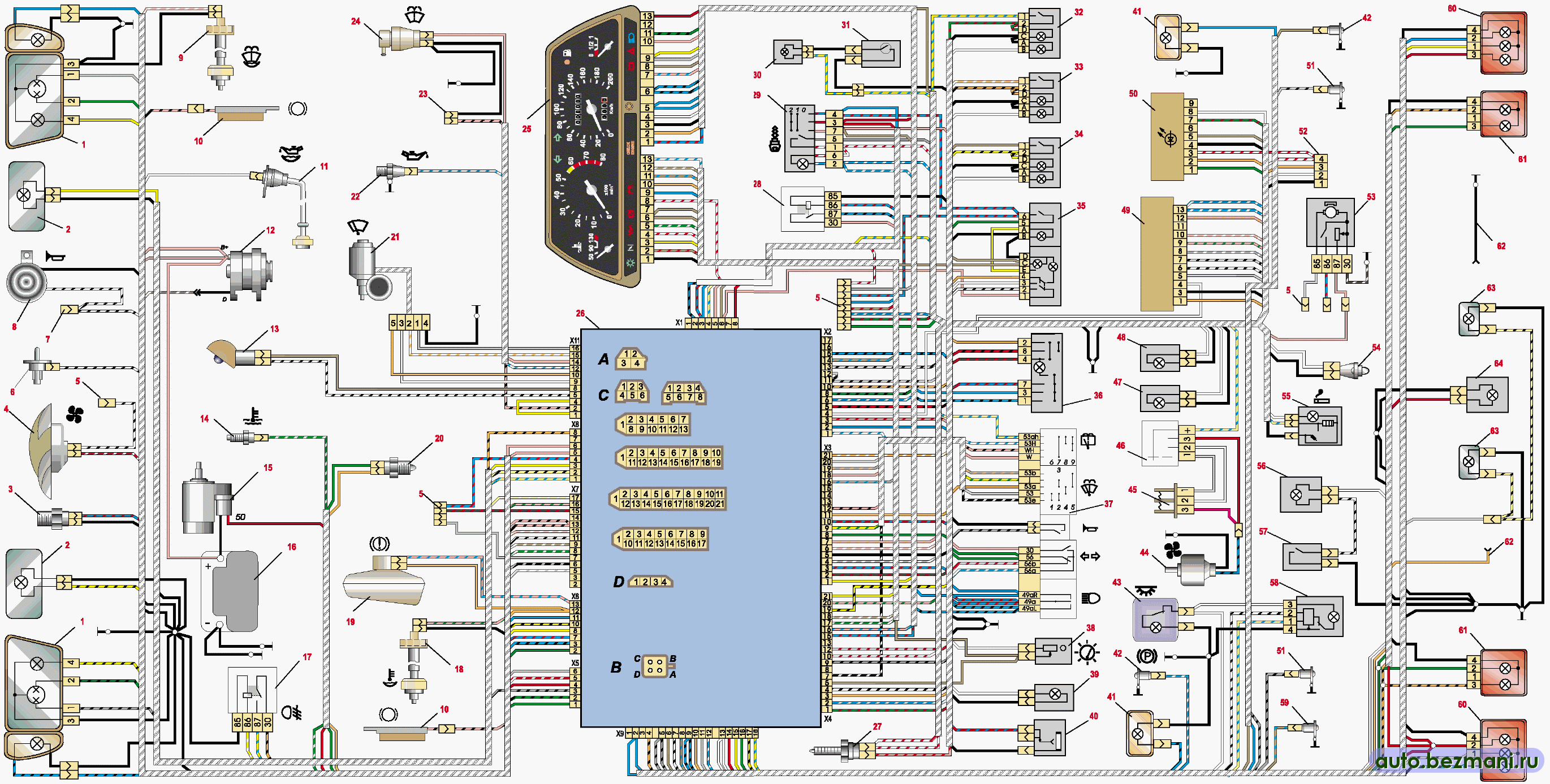

1 – блок-фара;
2 – звуковой сигнал;
3 – выключатель подкапотной лампы;
4 – электродвигатель вентилятора системы охлаждения двигателя;
5 – датчик включения электродвигателя вентилятора;
6* – наконечники проводов, подключавшиеся к датчику 5 при установке монтажного блока типа 17.3722;
7 – разъем для подключения к датчикам износа колодок передних тормозов;
8 – датчик уровня омывающей жидкости;
9* – наконечники проводов для подключения к электромагнитному клапану омыва заднего стекла;
10 – электромагнитный клапан включения омыва ветрового стекла;
11 – электродвигатель омывателя ветрового стекла;
12 – датчик контрольной лампы давления масла;
13 – концевой выключатель карбюратора;
14 – электромагнитный клапан карбюратора;
15 – датчик уровня масла;
16 – генератор 9402.3701;
17 – свечи зажигания;
18 – подкапотная лампа;
19 – датчик-распределитель зажигания;
20 – блок управления электромагнитным клапаном карбюратора;
21 – моторедуктор очистителя ветрового стекла;
22 – катушка зажигания;
23 – стартер;
24 – коммутатор;
25 – реле включения стартера;
26 – датчик указателя температуры охлаждающей жидкости;
27 – датчик скорости автомобиля;
28 – выключатель света заднего хода;
29 – аккумуляторная батарея;
30 – датчик уровня тормозной жидкости;
31* – наконечник провода, присоединявшегося к датчику 30 на автомобилях с панелью приборов типа 2108 или 21083;
32 – датчик уровня охлаждающей жидкости;
33 – монтажный блок;
34 – выключатель контрольной лампы стояночного тормоза;
35 – выключатель стоп-сигнала;
36* – предохранитель цепи обогрева передних сидений;
37 – предохранитель цепи блокировки замков дверей;
38 – переключатель электростеклоподъемника правой передней двери (расположен в правой двери);
39 – лампа подсветки передней пепельницы;
40 – прикуриватель;
41 – лампа освещения вещевого ящика;
42 – выключатель лампы освещения вещевого ящика;
43 – электродвигатель вентилятора отопителя;
44 – дополнительный резистор электродвигателя отопителя;
45 – переключатель вентилятора отопителя;
46 – лампа подсветки переключателя отопителя;
47 – лампа подсветки рычагов отопителя;
48 – моторедуктор электростеклоподъемника передней двери;
49 – моторедуктор блокировки замка передней двери;
50 – моторедуктор блокировки замка задней двери;
51 – блок управления блокировкой замков дверей;
52* – колодка для подключения к жгуту проводов обогрева передних сидений;
53* – колодка для подключения к выключателю очистителей фар;
54* – колодка для подключения к реле обогрева передних сидений;
55 – реле зажигания;
56 – выключатель зажигания;
57* – колодка для подключения к выключателю противотуманных фар;
58 – выключатель обогрева заднего стекла;
59 – выключатель аварийной сигнализации;
60 – подрулевой переключатель;
61 – выключатель заднего противотуманного света;
62 – выключатель наружного освещения;
63 – выключатель освещения приборов;
64 – переключатель электростеклоподъемника правой передней двери (расположен в левой двери);
65 – переключатель электростеклоподъемника левой передней двери (расположен в левой двери);
66* – колодка для подключения лампы подсветки;
67 – лампа подсветки шкалы гидрокорректора фар;
68 – штепсельная розетка для переносной лампы;
69 – боковой указатель поворота;
70 – выключатель плафона на стойке передней двери;
71 – плафон индивидуального освещения салона;
72 – выключатель плафона на стойке задней двери;
73 – плафон;
74 – комбинация приборов;
75 – блок индикации бортовой системы контроля;
76* – колодка для подключения к часам;
77* – колодка для подключения жгута проводов системы впрыска топлива;
78* – колодка для подключения к маршрутному компьютеру;
79 – задний фонарь;
80 – колодка для подключения к элементу обогрева заднего стекла;
81 – фонари освещения номерного знака;
82 – датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках:
а – блок-фар;
б – прикуривателя;
в – датчика-распределителя зажигания и датчика скорости;
г – коммутатора и блока управления электромагнитным клапаном карбюратора;
д – задних фонарей (нумерация выводов по порядку сверху вниз);
е – монтажного блока, комбинации приборов, выключателя зажигания, очистителя ветрового стекла и блока управления блокировкой замков дверей (у колодок с другим числом штекеров – порядок нумерации аналогичный);
ж – моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей;
з – плафона освещения салона;
и – датчика уровня топлива.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных проводов также сведены в точки, соединенные с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную со штекером «4» колодки «Х1» монтажного блока. Вторые концы белых проводов с красной полоской сведены в точку, подключенную к штекеру «10» колодки «Х4» монтажного блока. И вторые концы оранжевых проводов тоже сведены в точку, соединенную со штекером «3» колодки «Х4» монтажного блока.

1 – блок-фара;

2* – противотуманная фара;

3 – датчик температуры окружающего воздуха;

4 – электродвигатель вентилятора системы охлаждения двигателя;

5 – колодка для подключения к жгуту проводов системы управления двигателем;

6 – выключатель подкапотной лампы;

7* – ререзвная колодка дляподключения звукового сигнала с одним выводом (отрицательный вывод соединён с корпусом);

8 – звуковой сигнал;

9 – датчик уровня жидкости в бачке стеклоомывателя;

10* – датчик износа тормозных колодок;

11 – датчик недостаточного уровня масла;

12 – генератор;

13* – подкапотная лампа;

14 – датчик указателя температуры;

15 – стартер;

16 – аккумуляторная батарея;

17* – реле включения противотуманных фар;

18 – датчик уровня охлаждающей жидкости в расширительном бачке;

19 – датчик недостаточного уровня тормозной жидкости;

20 – выключатель фонарей заднего хода;

21 – мотор-редуктор очистителя ветрового стекла (стеклоочиститель передний);

22 – датчик аварийного давления масла;

23 – электронасос омывателя заднего стекла;

24 – электронасос омывателя ветрового стекла;

25 – щиток приборов;

26 – монтажный блок предохранителей и реле;

27 – выключатель сигнала торможения;

28 – реле зежигания;

29 – выключатель (замок) зажигания;

30 – лампа освещения вещевого ящика;

31 – выключатель освещения вещевого ящика;

32 – выключатель обогрева заднего стекла;

33 – выключатель заднего противотуманного света;

34* – выключатель противотуманных фар;

35 – комбинированный выключатель габаритного света и света фар;

36 – выключатель аварийной сигнализации;

37 – подрулевые переключатели;

38 –регулятор яркости подсветки приборов;

39 – лампа подсветки рукоятки управления гиброкорректором фар;

40 – розетка для подключения переносной лампы;

41 – боковой указатель поворота;

42 – выключатель освещения салона (датчик открытой передней двери);

43 – плафон освещения салона;

44 – электровентилятор системы вентиляции и отопления;

45 – добавочный резистор электровентилятора системы вентиляции и отопления;

46 – переключатель режимов работы электровентилятора системы вентиляции и отопления;

47 – лампа подсветки рукоятки переключателя режимов работы электровентилятора системы вентиляции и отопления.;

48 – лампа подсветки блока управления отопителем;

49 – блок индикации бортовой системы контроля;

50* – маршрутный компьютер;

51 – выключатель освещения салона (датчик открытой заднейдвери);

52* – колодка для подключения часов;

53 – топливный модуль;

54 – лампа подсветки пепельницы;

55 – прикуриватель;

56 – плафон освещения салона;

57 – выключатель контрольной лампы включения стояночного тормоза;

58 – задний фонарь;

59 – фонарь освещения номерного знака;

60 – дополнительный фонарь сигнала торможения;

61 – нагревательный элемент обогрева заднего стекла;

62 – мотор-редуктор очистителя заднего стекла (стеклоочиститель задний);

A – номера выводов в соединительных колодках;

* - устанавливается начасть автомобилей

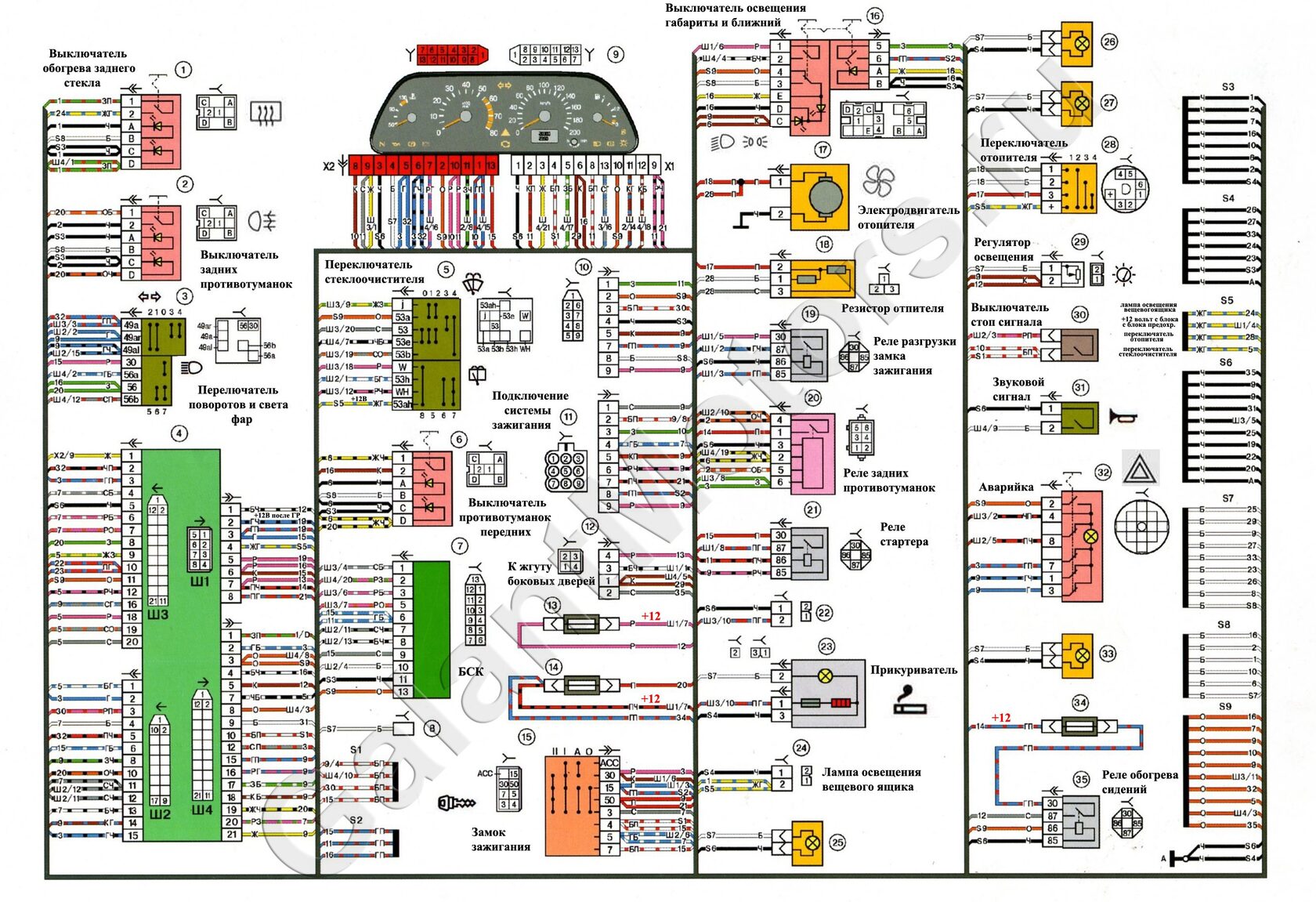

Общая схема электрооборудования ВАЗ 2114 инжектор:

1 - выключатель обогрева заднего стекла;

2- выключатель задних противотуманных фонарей;

3- переключатель света фар и указателей поворота;

4- монтажный блок;

5- переключатель стеклоочестителей;

6- выключатель противотуманных фар;

7- блок индикации бортовой системы контроля;

8- колодка жгута панели приборов к жгуту дополнительному;

9- комбинация приборов;

10- колодка жгута панели приборов к жгуту борткомпьютера;

11- колодка жгута панели приборов к жгуту системы зажигания;

12- колодка жгута панели приборов к жгуту боковых дверей;

13- предохранитель 16 А;

14- предохранитель 16 А;

15- выключатель зажигания;

16- выключатель на освещения;

17- электродвигатель отопителя;

18- добавочное сопротивление электродвигателя отопителя;

19- реле разгрузки замка зажигания;

20- реле задних противотуманных огней;

21- реле стартера;

22- патрон подключения переносной лампы;

23- прикуриватель;

24- колодка жгута панели приборов к жгуту проводов лампы освещения вещевого ящика;

25- осветитель;

26- осветитель;

27- осветитель;

28- переключатель отопителя;

29- регулятор освещения приборов с реостатом;

30- выключатель сигнала торможения;

31- выключатель звукового сигнала;

32- выключатель аварийной сигнализации;

33- лампа подсветки табло управления отопителем;

34- предохранитель 16 А;

35- реле обогрева сидений;

Ш1-Ш4 - разъёмы монтажного блока. Х1, Х2 - колодки жгута панели приборов к комбинации приборов. А - точка заземления жгута панели приборов.

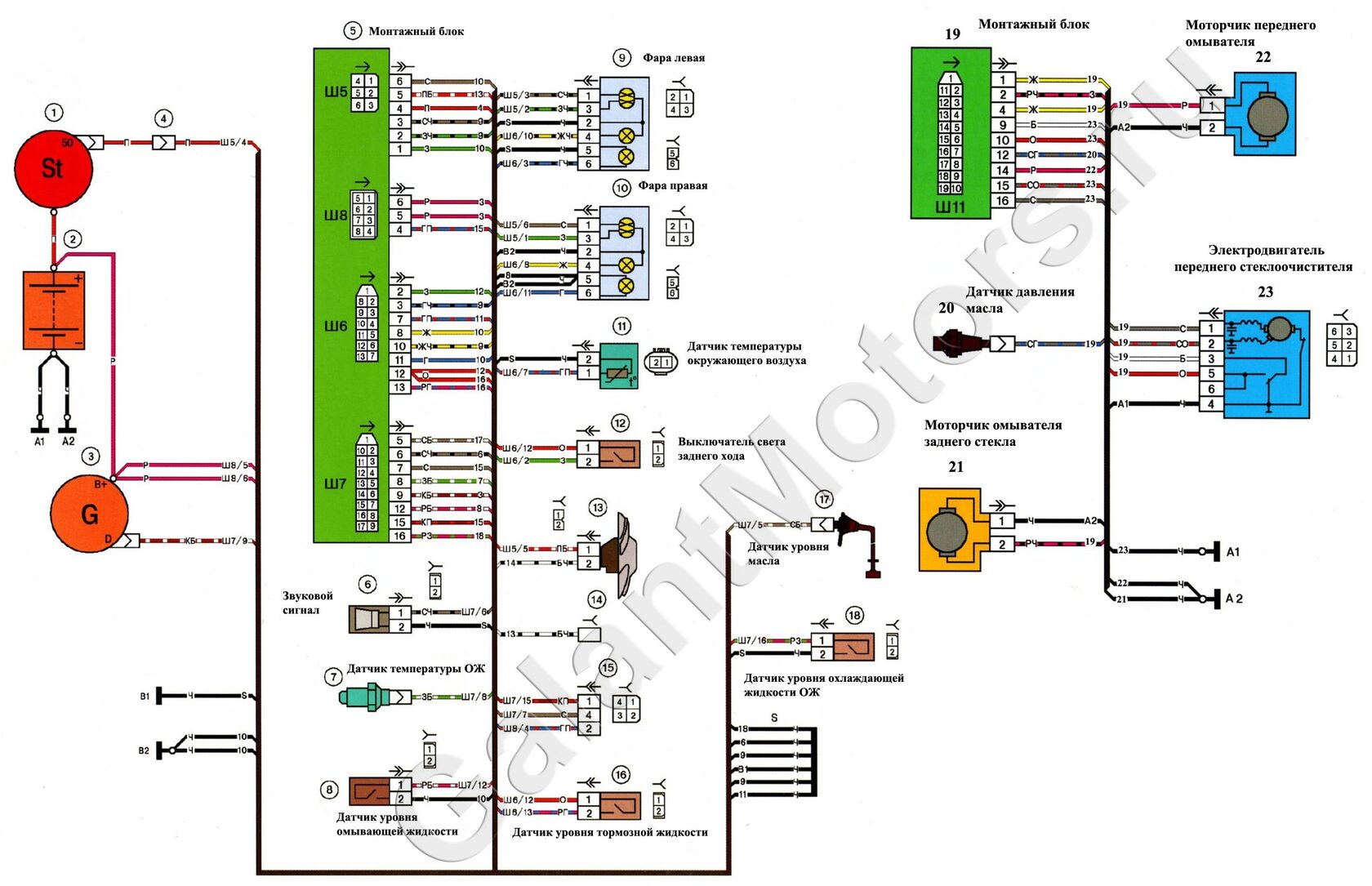

Схема переднего жгута ВАЗ 2114 инжектор.

1- стартер;

2- батарея аккумуляторная;

3- генератор;

4- колодки жгута АКБ и стартёра и жгута переднего;

5- монтажный блок;

6- сигнал звуковой;

7- датчик указателя температуры охлаждающей жидкости;

8- датчик уровня омывающей жидкости;

9- фара левая;

10- фара правая;

11- датчик температуры окружающего воздуха;

12- выключатель лампы света заднего хода;

13- электровентилятор двигателя;

14- колодка жгута переднего к жгуту системы зажигания;

15- колодка используется на автомобилях с карбюратором;

16- датчик уровня тормозной жидкости;

17- датчик уровня масла;

18- датчик уровня охлаждающей жидкости;

19- монтажный блок;

20- датчик контрольной лампы давления масла;

21- электродвигатель омывателя заднего стекла;

22- электродвигатель омывателя;

23- электродвигатель стеклоочестителя;

Ш5-Ш8, Ш11- разъёмы монтажного блока. А1,А2,В1,В2 - точки заземления жгута переднего.

Схема боковых жгутов ВАЗ 2114 инжектор.

1- колодка жгута проводов боковых дверей к жгуту панели приборов;

2- колодка жгута проводов боковых дверей к жгуту обогрева сидений;

3- электроблокиратор правой задней двери;

4- электроблокиратор левой задней двери;

5- колодки жгута к громкоговорителю заднему правому;

6- колодки жгута к громкоговорителю заднему левому;

7- блок управления блокировками дверей;

8- колодки жгута проводов боковых дверей к жгуту дополнительному левому;

9- колодки жгута проводов боковых дверей к жгуту дополнительному левому;

10- выводы жгута проводов боковых дверей к автомагнитолле;

11- колодка жгута проводов боковых дверей к жгуту дополнительному правому;

12- колодка жгута проводов дополнительного правого к жгуту боковых дверей;

13- электродвигатель стеклоподъёмника;

14- колодки жгута к громкоговорителю переднему правому;

15- электроблокиратор правой передней двери;

16- выключатель стеклоподъёмника;

17- колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;

18- колодка жгута проводов дополнительного левого жгута к жгуту боковых дверей;

19- электродвигатель стеклоподъёмника водительской двери;

20- колодки жгута к громкоговорителю переднему левому;

21- электроблокиратор правой передней двери;

22- выключатель стеклоподъёмника водительской двери;

23- выключатель стеклоподъёмника (блокировка);

А1 - точки заземления жгута проводов.

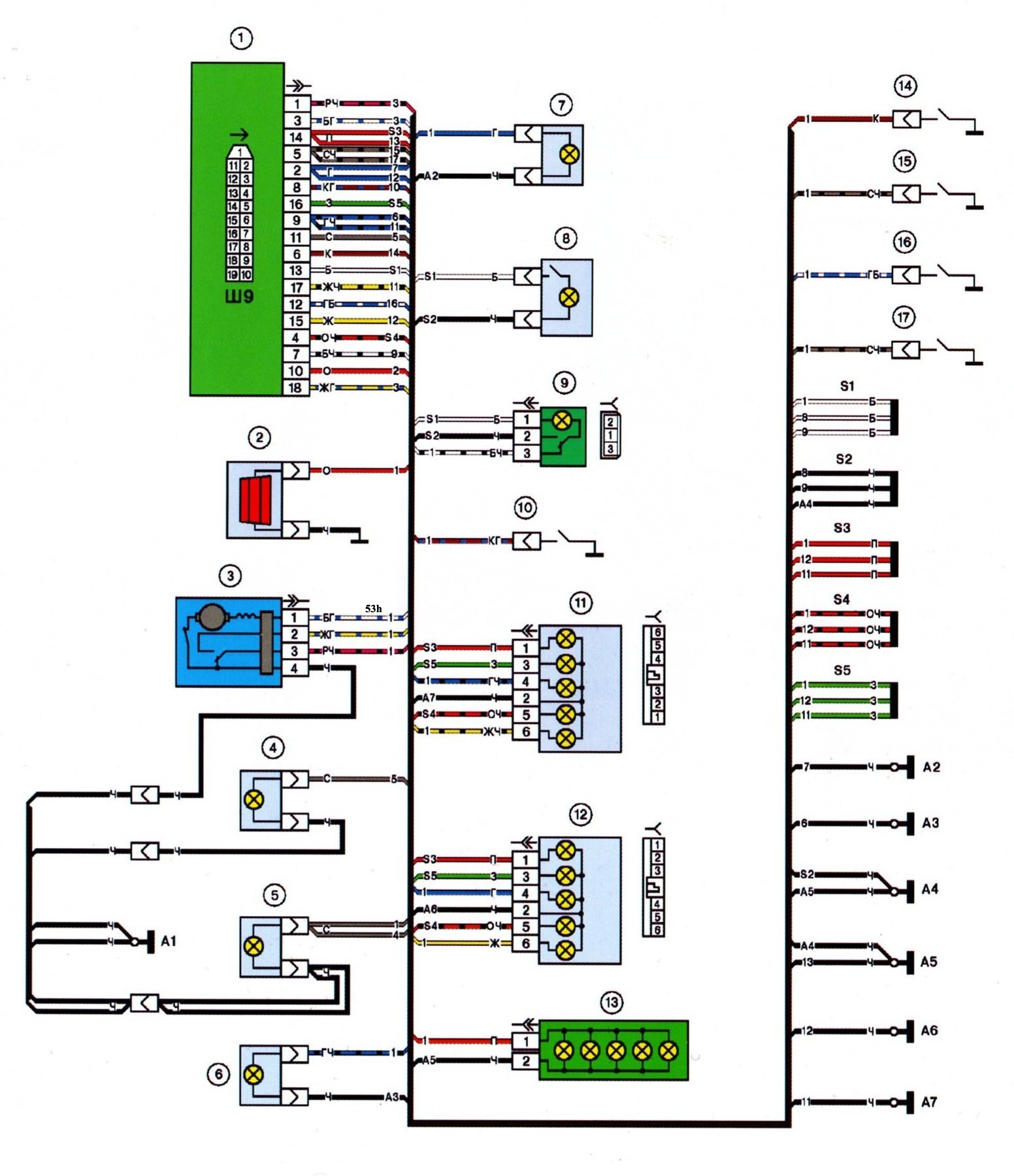

Схема заднего жгута проводов ВАЗ 2114 инжектор.

1- монтажный блок;

2- элемент обогрева заднего стекла;

3- моторедуктор очистителя заднего стекла;

4- фонарь освещения номерного знака;

5- фонарь освещения номерного знака;

6- боковой указатель поворота левый;

7- боковой указатель поворота правый;

8- плафон индивидуального освещения;

9- плафон освещения салона;

10- датчик ручного тормоза;

11- фонарь левый;

12- фонарь правый;

13- дополнительный сигнал торможения;

14- выключатель плафона освещения салона;

15- выключатель плафона освещения салона;

16- выключатель плафона освещения салона;

17- выключатель плафона освещения салона;

Ш9 - разъём монтажного блока. А1 - точка заземления жгута корпуса фонарей освещения номерного знака. А2 - А7 - точки заземления жгута проводов заднего.

Контактная информация AutoBoss

Форма обратной связи

Адрес магазина
