CAN-FD (Flexible Data-rate)

Эволюция бортовых сетей транспортных средств прошла путь от простых аналоговых соединений до сложных распределенных вычислительных систем.

В центре этой трансформации находится протокол Controller Area Network (CAN), который с момента своего появления в 1980-х годах стал фундаментом автомобильной электроники.

Однако экспоненциальный рост объемов данных, вызванный внедрением систем помощи водителю (ADAS), мультимедийных комплексов и интеллектуальных систем управления батареями в электромобилях, выявил фундаментальные ограничения классического CAN, такие как максимальная скорость передачи 1 Мбит/с и полезная нагрузка в 8 байт.

В ответ на эти вызовы компания Bosch в 2012 году представила протокол CAN-FD (Flexible Data-rate), который был впоследствии стандартизирован в рамках ISO 11898-1:2015.

Генезис и рыночные драйверы перехода к CAN-FD

Необходимость в более широкой полосе пропускания и увеличенных объемах передаваемых данных стала очевидной в начале 2010-х годов. Классические сети CAN 2.0 сталкивались с проблемой перегрузки шины, когда коэффициент использования ресурсов достигал критических 70-80\%, что приводило к неприемлемым задержкам для критически важных сообщений.

Внедрение CAN-FD позволило решить эти проблемы без радикального изменения существующей сетевой архитектуры и инфраструктуры проводки.

Основными факторами, стимулирующими переход, стали:

Рост сложности программного обеспечения ЭБУ (Electronic Control Units), требующий ускорения процессов прошивки и обновления.
Увеличение количества датчиков высокого разрешения, таких как радары и камеры систем ADAS, генерирующих значительный поток данных в реальном времени.
Необходимость в эффективной передаче длинных диагностических сообщений и криптографических ключей безопасности.

Техническая архитектура и структура кадра CAN-FD

Фундаментальное отличие CAN-FD от классического протокола заключается в возможности изменения скорости передачи битов внутри одного кадра.

Это достигается за счет разделения цикла передачи на фазу арбитража и фазу данных.

Механизм Flexible Data-rate

В фазе арбитража все узлы сети участвуют в процессе разрешения коллизий, используя номинальную скорость (Arbitration Rate), которая ограничена физическими законами распространения сигнала и временем прохождения сигнала по всей длине шины (обычно до 1 Мбит/с).

Как только один узел выигрывает арбитраж, он может переключить скорость на гораздо более высокую (Data Rate) для передачи поля данных и контрольной суммы. После завершения передачи поля CRC скорость возвращается к номинальной для передачи бита подтверждения (ACK).

Этот подход позволяет сохранить проверенный временем механизм неразрушающего арбитража и при этом значительно повысить общую пропускную способность системы. Если в классическом CAN эффективность передачи при полной нагрузке составляла около 50\%, то в CAN-FD она может превышать 90\% за счет уменьшения доли служебной информации на каждый байт данных.

Модификации формата кадра

Кадр CAN-FD включает в себя несколько новых управляющих битов, которые позволяют контроллерам идентифицировать тип сообщения и управлять скоростью:

EDL (Extended Data Length): В контексте стандартов ISO этот бит также называют FDF (FD Format Indicator). Рецессивный уровень этого бита указывает на использование формата CAN-FD.
BRS (Bit Rate Switch): Определяет, будет ли фаза данных передаваться на повышенной скорости. Рецессивный уровень активирует переключение скорости.
ESI (Error State Indicator): Передает информацию о состоянии ошибки узла-отправителя (Error Active или Error Passive), что облегчает мониторинг здоровья сети.

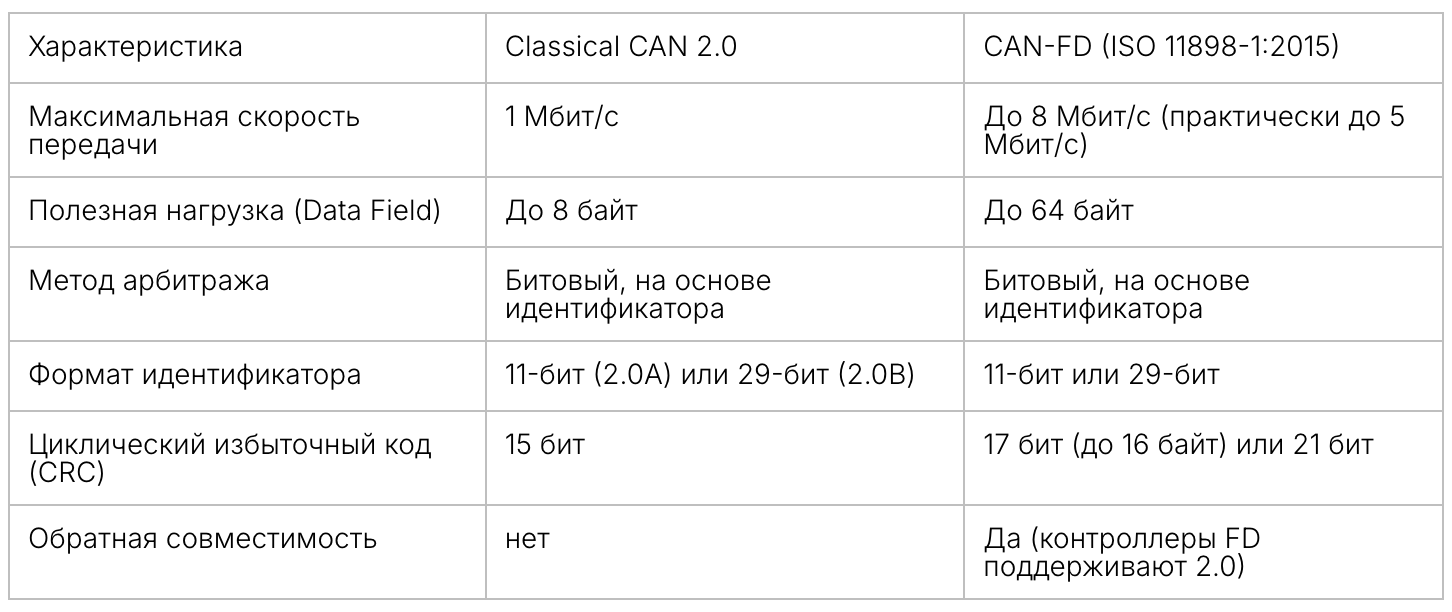

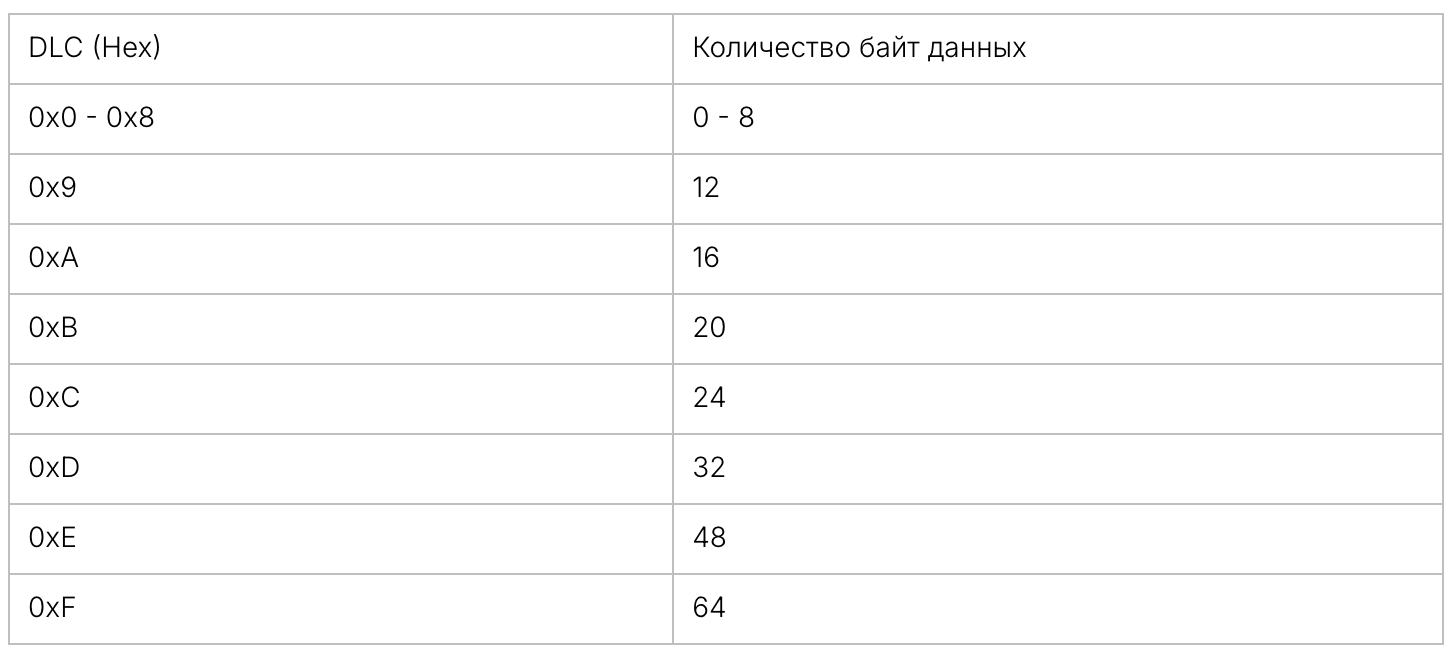

Кодирование длины данных (DLC) в CAN-FD также было расширено. В то время как значения от 0 до 8 сохраняют линейную зависимость, значения от 9 до 15 теперь соответствуют дискретным размерам данных.

Обеспечение целостности: усовершенствованный CRC

С увеличением объема данных в кадре возникла необходимость в более мощных механизмах обнаружения ошибок. В CAN-FD используются два новых полинома CRC:

CRC-17 применяется для кадров, содержащих до 16 байт полезной нагрузки.
CRC-21 используется для кадров длиной более 16 байт.

Кроме того, был внедрен механизм «стафф-счетчика» (Stuff Bit Counter). В классическом CAN стафф-биты добавлялись динамически, что могло приводить к изменению длины кадра и потенциальным ошибкам в расчетах CRC. В CAN-FD поле CRC включает в себя фиксированные стафф-биты и трехбитный счетчик, что значительно повышает надежность обнаружения битовых ошибок и защищает от ошибок синхронизации.

Физический уровень и целостность сигнала в высокоскоростных сетях

Переход к скоростям передачи данных свыше 2 Мбит/с накладывает жесткие требования на физический уровень (Physical Layer).

Основной проблемой становится «звон» (ringing) — высокочастотные колебания, возникающие из-за отражений сигнала в точках неоднородности импеданса шины.

Топология и проблемы отражения

Классическая топология CAN представляет собой линейную шину с терминаторами 120 Ом на концах.

В реальных условиях автомобильной проводки часто используются ответвления (stubs) для подключения блоков управления. На высоких скоростях эти ответвления действуют как несогласованные линии передачи, вызывая отражения, которые могут искажать форму бита до такой степени, что приемник не сможет корректно определить его уровень в точке выборки (Sample Point).

Ключевые рекомендации по проектированию физического уровня CAN-FD включают:

Минимизация ответвлений: Длина шпор (stubs) должна быть минимальной, в идеале менее 0.3 м для работы на скоростях до 2 Мбит/с.
Контроль фазового запаса (Phase Margin): Асимметрия задержек трансиверов и компонентов сети не должна превышать допустимых пределов, чтобы обеспечить корректную выборку битов в фазе данных.
Качественные кабели: Использование витой пары с импедансом 120 Ом и минимизация емкостной нагрузки на шину.

Технология CAN SIC (Signal Improvement Capability)

Для преодоления ограничений традиционных трансиверов была разработана технология улучшения сигнала (SIC), специфицированная в CiA 601-4 и ISO 11898-2:2024.

SIC-трансиверы, такие как серия NXP TJA146x, активно подавляют звон путем управления выходным импедансом в моменты переходов между доминантным и рецессивным уровнями.

Применение SIC-трансиверов позволяет:

Достигать скоростей передачи данных до 5-8 Мбит/с в сложных топологиях, таких как «звезда» или сети с длинными ответвлениями.
Использовать более дешевые кабели или удалять ферритовые фильтры, снижая общую стоимость и вес системы.
Повышать устойчивость к электромагнитным помехам (EMC) за счет более точного контроля фронтов сигнала.

Диагностическая коммуникация: ISO 15765-2 и UDS

Диагностика современных автомобилей в значительной степени опирается на стандарт Unified Diagnostic Services (UDS, ISO 14229).

Поскольку сообщения UDS могут достигать размера в несколько килобайт (например, при чтении списка кодов неисправностей или прошивке), они требуют транспортного уровня для сегментации и управления потоком. Эту роль выполняет протокол ISO 15765-2, также известный как ISO-TP.

Адаптация ISO-TP для CAN-FD

Внедрение CAN-FD привело к существенной модернизации ISO-TP, позволившей использовать кадры длиной до 64 байт для передачи диагностических данных.

Это привело к качественному изменению структуры управляющей информации протокола (PCI - Protocol Control Information).

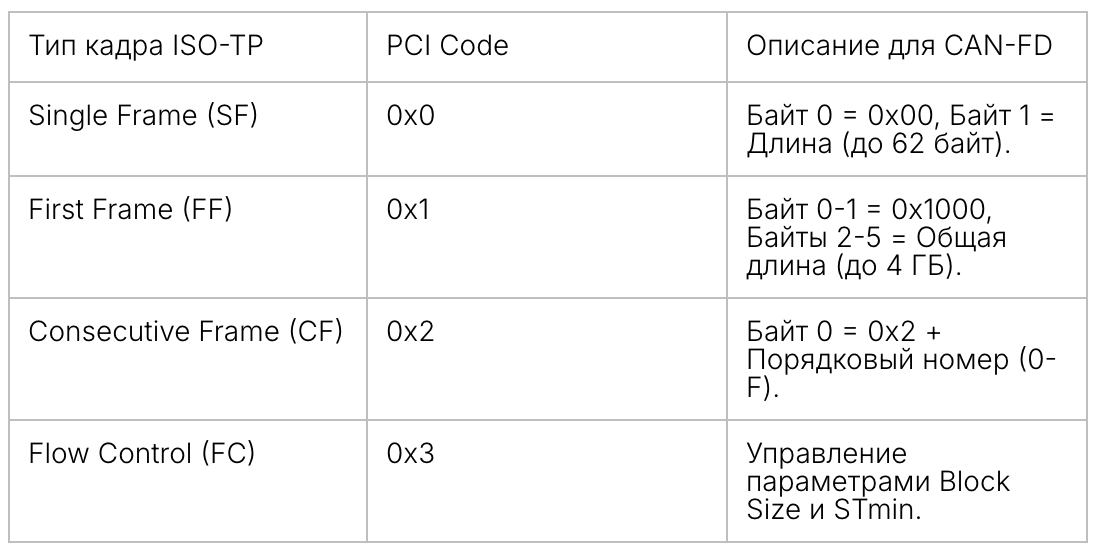

В классической реализации ISO-TP Single Frame (SF) мог содержать не более 7 байт данных (1 байт PCI + 7 байт данных).

В CAN-FD структура Single Frame была расширена:

Если первый байт PCI равен 0x00, это указывает на расширенный SF для CAN-FD.
Второй байт в этом случае определяет длину полезной нагрузки, которая может составлять до 62 байт.

Для сегментированной передачи длинных сообщений формат First Frame (FF) также был пересмотрен. Теперь он поддерживает передачу пакетов объемом до 2^{32}-1 байт (4 ГБ), что фактически снимает любые ограничения на размер передаваемого программного обеспечения для ЭБУ.

Эффективность прошивки и обновления ПО

Одним из наиболее заметных преимуществ CAN-FD для сервисных инженеров является радикальное сокращение времени программирования ЭБУ через сервис UDS 0x36 (TransferData). Увеличение полезной нагрузки с 8 до 64 байт снижает количество необходимых Flow Control кадров и накладные расходы протокола, а повышение скорости передачи сокращает физическое время пребывания кадра на шине.

Исследования показывают, что при использовании CAN-FD (со скоростью 2 или 5 Мбит/с) время загрузки программного обеспечения сокращается в 3-15 раз по сравнению с классическим CAN на скорости 500 кбит/с. Это критически важно для процессов End-of-Line (EOL) на заводах и для сокращения времени обслуживания автомобиля в дилерских центрах.

Экосистема инструментов и оборудования для CAN-FD

Для работы с протоколом CAN-FD требуется специализированное оборудование и программное обеспечение, поддерживающее новые уровни физического и канального уровней.

Примеры реализации в серийных автомобилях

Внедрение CAN-FD в автомобильную промышленность началось с высокотехнологичных моделей и электромобилей, где плотность данных наиболее высока.

Tesla Model 3: Эта модель стала одним из пионеров широкого использования CAN-FD. В ней протокол используется для связи между основным вычислительным блоком и аккумуляторной системой. Сообщество разработчиков успешно реверс-инжинирило многие сообщения, используя инструменты вроде SavvyCAN и специализированные адаптеры.
Volkswagen ID.3 / ID.4 (платформа MEB): Электромобили концерна VAG активно используют CAN-FD для передачи данных в силовом агрегате и системах терморегуляции. Диагностика этих систем через разъем OBD-II часто требует использования шлюзов, поддерживающих протоколы DoIP или высокоскоростной CAN-FD.
BMW G-серии: В архитектурах последних лет CAN-FD используется как основная магистраль для модулей кузовной электроники и систем помощи водителю, обеспечивая необходимую полосу пропускания для интеграции множества датчиков.

Будущее протокола: от CAN-FD к CAN XL

Несмотря на значительный прогресс, достигнутый с CAN-FD, индустрия уже готовит следующее поколение протокола — CAN XL.

CAN XL призван закрыть нишу между CAN-FD и Automotive Ethernet, предлагая скорость передачи данных до 20 Мбит/с и полезную нагрузку до 2048 байт.

Ключевые инновации CAN XL включают:

Туннелирование Ethernet: Возможность инкапсуляции кадров Ethernet непосредственно в сообщения CAN XL, что упрощает интеграцию с IP-сетями автомобиля.
Разделение адресации и приоритетов: Идентификатор теперь служит только для арбитража, а для адресации введено новое 32-битное поле Acceptance Field.
Улучшенная защита: Внедрение двух уровней CRC (PCRC для заголовка и FCRC для данных) для обеспечения надежности при передаче очень длинных кадров.

CAN-FD в этой иерархии останется важнейшей переходной технологией, обеспечивающей надежную и быструю связь в тех узлах, где полноценный Ethernet избыточен по стоимости и сложности, а возможностей классического CAN уже недостаточно.

Заключение

Протокол CAN-FD представляет собой не просто эволюционное обновление, а качественный скачок в архитектуре бортовых сетей.

Он сохраняет детерминизм и надежность, за которые ценился классический CAN, добавляя к ним гибкость и производительность, необходимые для эры автономного вождения и электромобильности.

Для специалистов по диагностике и разработчиков ЭБУ переход на CAN-FD означает необходимость глубокого понимания физических процессов в шине, освоения новых уровней транспортных протоколов и использования современного измерительного инструментария.

Тщательное планирование топологии, использование SIC-трансиверов и правильная настройка параметров таймингов являются залогом стабильной работы системы.

В условиях, когда современные автомобили становятся «серверами на колесах», знание протокола CAN-FD становится базовым требованием для любого профессионала в области автомобильной электроники.
