Введение

В современной автомобильной индустрии, где программное обеспечение играет все более важную роль, защита электронных систем транспортных средств приобретает критическое важное значение.

Концерн Volkswagen Group (VAG), в состав которого входят такие бренды, как Volkswagen, Audi, Skoda, SEAT, Bentley и Lamborghini, внедрил дополнительный уровень безопасности под названием SFD, или Schutz Fahrzeug Diagnose, что в переводе с немецкого означает «Защита диагностических данных автомобиля».

Эта система, появившаяся на моделях 2020 модельного года и позже, является ответом на растущие вызовы, связанные с кибербезопасностью и несанкционированным вмешательством в программное обеспечение автомобилей.

Основная цель SFD, согласно заявлению VAG, — защита владельцев транспортных средств от мошенничества, а также предотвращение неавторизованных изменений.

Система обеспечивает персонализированную регистрацию и протоколирование всех действий, производимых в защищенных ею блоках управления, что позволяет получить информацию о том, кто, когда и какие изменения вносил.

Внедрение SFD совпадает с переходом VAG на новые модульные платформы, такие как MQB Evo (используемая в VW Golf 8, Skoda Octavia IV, Audi A3 8Y) и MEB (для электромобилей, таких как VW ID.3 и Skoda Enyaq).

Этот временной фактор имеет важное значение и напрямую связан с глобальными изменениями в автомобильной отрасли.

Появление SFD, а затем и его усиленной версии SFD2, обусловлено необходимостью соответствия новым международным нормативным актам, в частности, UNECE R155 и R156, которые вступили в силу в 2022 году. Эти правила обязывают автопроизводителей обеспечивать кибербезопасность своих автомобилей на протяжении всего их жизненного цикла.

SFD, таким образом, представляет собой не просто коммерческое решение, а обязательный элемент для соответствия новым мировым стандартам безопасности.

SFD: Суть и техническая основа

Принцип действия и защищенные функции

По своей сути, SFD выступает в роли "диагностического файрвола", который перехватывает диагностические запросы и ограничивает доступ к определенным функциям.

SFD не препятствует чтению базовых данных или кодов неисправностей, однако он блокирует любые действия, направленные на изменение программного поведения автомобиля.

К таким функциям относятся:
Адаптация (Adaptation)
Кодирование (Coding)
Параметризация (Parameterisation)
Базовые настройки (Basic Settings)
Специальные функции (Special Functions)

Именно эти функции позволяют активировать скрытые опции, изменять алгоритмы работы агрегатов или адаптировать новые компоненты.

Защищенные блоки управления

SFD-система охватывает широкий спектр критически важных и чувствительных электронных блоков управления (ЭБУ).

Перечень защищенных модулей включает, но не ограничивается:
Электроника двигателя (Engine Control Unit)
Электронная система торможения (Electronic Brake System)
Центральная электрика (Central Electrical System)
Подушки безопасности (Airbags)
Комбинация приборов (Instrument Cluster)
Мультимедийный блок (Multimedia Unit)

Внедрение SFD в эти конкретные модули является стратегическим шагом.

ЭБУ, требующие разблокировки, напрямую связаны с безопасностью движения, экологическими стандартами и основными функциями автомобиля.

SFD позволяет концерну не только контролировать, кто и что меняет в автомобиле, но и собирать персонализированные данные о каждом диагностическом вмешательстве, включая идентификатор пользователя, время и тип доступа.

Эта система создает прецедент для монетизации доступа к функционалу автомобиля и его данным.

По сути, VAG переходит от традиционной модели продажи "железа" к модели продажи "сервисов и доступа", где владение автомобилем все больше становится лицензируемым, а не абсолютным правом.

Механизм работы SFD

Принцип "Challenge-Response"

Основой работы SFD является протокол "запрос-ответ" (challenge-response) с использованием криптографических токенов.

Когда пользователь пытается получить доступ к защищенному SFD-блоку с помощью диагностического инструмента, ЭБУ генерирует уникальный буквенно-цифровой код, называемый "токеном вызова" (challenge token).

Этот токен отправляется на сервер SFD-бэкенда VAG. Серверная часть, проверив авторизованные учетные данные пользователя, генерирует ответный "токен активации" (release token), который подписан и привязан к конкретному блоку управления и автомобилю.

Полученный токен передается обратно в автомобиль, где ЭБУ проверяет его подлинность и предоставляет полный доступ к своим функциям на ограниченный период времени, который, как правило, составляет 90 минут.

Онлайн и ручная активация

Процесс разблокировки SFD может быть осуществлен двумя способами:

1. Онлайн-активация:

Стандартный и автоматизированный процесс, доступный для авторизованных дилеров и сертифицированных сторонних сервисов.

Диагностический тестер напрямую связывается с SFD-бэкендом VAG через интернет для получения токена.

2. Ручная (офлайн) активация:

Используется в случаях отсутствия стабильного интернет-соединения.

Пользователь вручную сохраняет токен вызова из диагностического тестера, заходит на дилерский портал с другого устройства, генерирует токен активации и вручную вводит его обратно в тестер.

Этот процесс значительно сложнее и требует больше времени.

SFD — это не просто технологическая защита, а сложная система управления доступом.

Для получения SFD-токенов необходим валидный, персонализированный аккаунт в бэкенде VAG или в системе авторизованного поставщика диагностического оборудования.

Это создает многоуровневую иерархию, где VAG контролирует рынок диагностических услуг.

Официальные дилеры имеют полный и простой доступ через систему ODIS.
Сторонние компании, заключившие соглашения с VAG (например, OBDeleven, Carista, Autel), получают ограниченный доступ по подписке или за токены.
Для всех остальных доступ практически полностью заблокирован.

Эта модель формирует новый подход к лицензированию и ценообразованию в сфере послепродажного обслуживания.

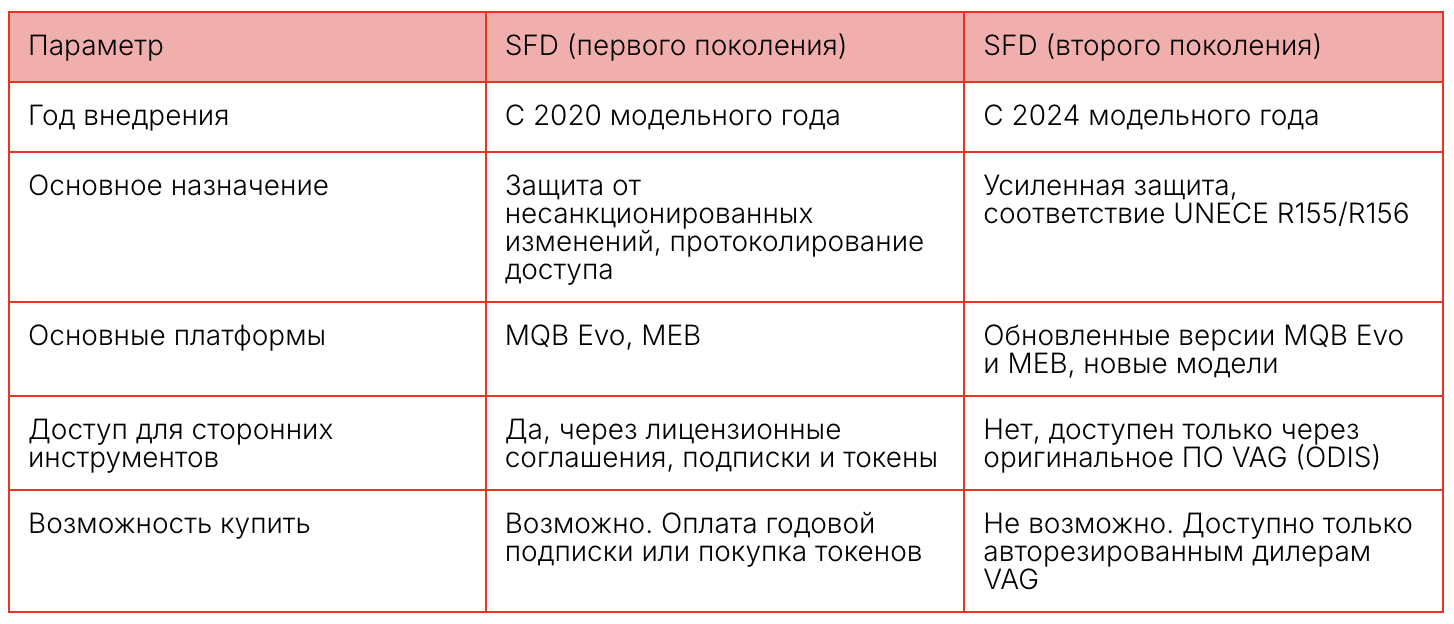

SFD против SFD2: Усиление защиты

В 2024 модельном году концерн VAG внедрил обновленную и усиленную версию системы безопасности, получившую неофициальное название "SFD2".

Эта система, как и ее предшественница, призвана обеспечить более высокий уровень защиты и более строгую авторизацию между автомобилем и производителем.

Ключевым отличием SFD2 от первой версии является то, что, согласно имеющимся данным, на данный момент не существует другого способа разблокировки защищенных блоков, кроме как через оригинальную дилерскую диагностическую программу ODIS (Offboard Diagnostic Information System).

Это событие выводит конфликт между производителями и индустрией послепродажного обслуживания на новый уровень.

Если SFD1 был своего рода компромиссом, позволяя сторонним производителям инструментов договориться с VAG о лицензированном доступе, то SFD2, по всей видимости, закрывает эту возможность.

Это не просто обновление безопасности, а стратегический шаг, направленный на централизацию контроля и усиление монополии официальных дилеров.

Представители компаний, занимающихся тюнингом, подтверждают, что ODIS имеет значительно более высокий процент успеха в разблокировке SFD2, чем сторонние инструменты. Эта ситуация ставит независимые автомастерские и тюнинг-ателье в крайне невыгодное положение, вынуждая их либо инвестировать в дорогостоящее дилерское оборудование, либо отказаться от обслуживания новейших моделей.

Влияние SFD на диагностику и тюнинг

Для официальных дилеров

Для авторизованных дилеров SFD является стандартным, интегрированным в ODIS процессом.

Они получают доступ к SFD-бэкенду через портал Group Retail Portal (GRP), что делает процесс разблокировки быстрым и бесшовным.

Для независимых сервисов и автодиагностов

SFD стал серьезным препятствием для независимых автомастерских и частных мастеров.

Форумы и сообщества по всему миру сообщают о проблемах с проведением таких операций, как ретрофит (добавление новых опций), кодирование, адаптация и даже сброс базовых настроек, например, после замены аккумуляторной батареи (BMS-reset).

Это добавляет временные и финансовые затраты, снижая конкурентоспособность независимых сервисов.

Несмотря на это, некоторые производители диагностического оборудования разработали решения для обхода SFD:

OBDeleven:

Предлагает неограниченный доступ без необходимости покупки токенов в рамках планов PRO и Ultimate. Это делает его одним из наиболее удобных инструментов для работы с SFD.

Carista:

Аналогично OBDeleven, предоставляет неограниченный доступ без токенов по подписке.

VCDS (Ross-Tech):

Работает в "офлайн-режиме", позволяя считывать токен вызова, но не генерируя токен активации самостоятельно. Токен необходимо получить от третьей стороны или вручную через дилерский портал.

Autel, Launch, Otofix, ThinkTool:

Также поддерживают SFD-доступ, часто в виде отдельной подписки или покупки внутри приложения.

Влияние на тюнинг

Система SFD напрямую затрагивает сферу чип-тюнинга, поскольку блокирует доступ к ЭБУ двигателя. Тюнинговые компании, признали, что SFD добавляет дополнительные шаги в процесс установки программного обеспечения.

Они классифицируют SFD по уровням сложности:

Уровень 1: Простая разблокировка, например, достаточно открыть капот.
Уровень 2: Требует стороннего инструмента, такого как OBDeleven или ODIS, для получения кода разблокировки.
Уровень 3: Соответствует SFD2 и требует исключительно заводского инструмента ODIS или PIWIS (для Porsche), что делает процесс значительно более ограничительным.

SFD не просто защищает, а создает искусственные барьеры для входа на рынок послепродажного обслуживания.

Каждой компании приходится договариваться с VAG о лицензировании, что ведет к фрагментации рынка диагностических инструментов.

Эта ситуация усложняет жизнь как для конечных пользователей, так и для независимых мастерских, которые вынуждены закупать несколько разных систем.

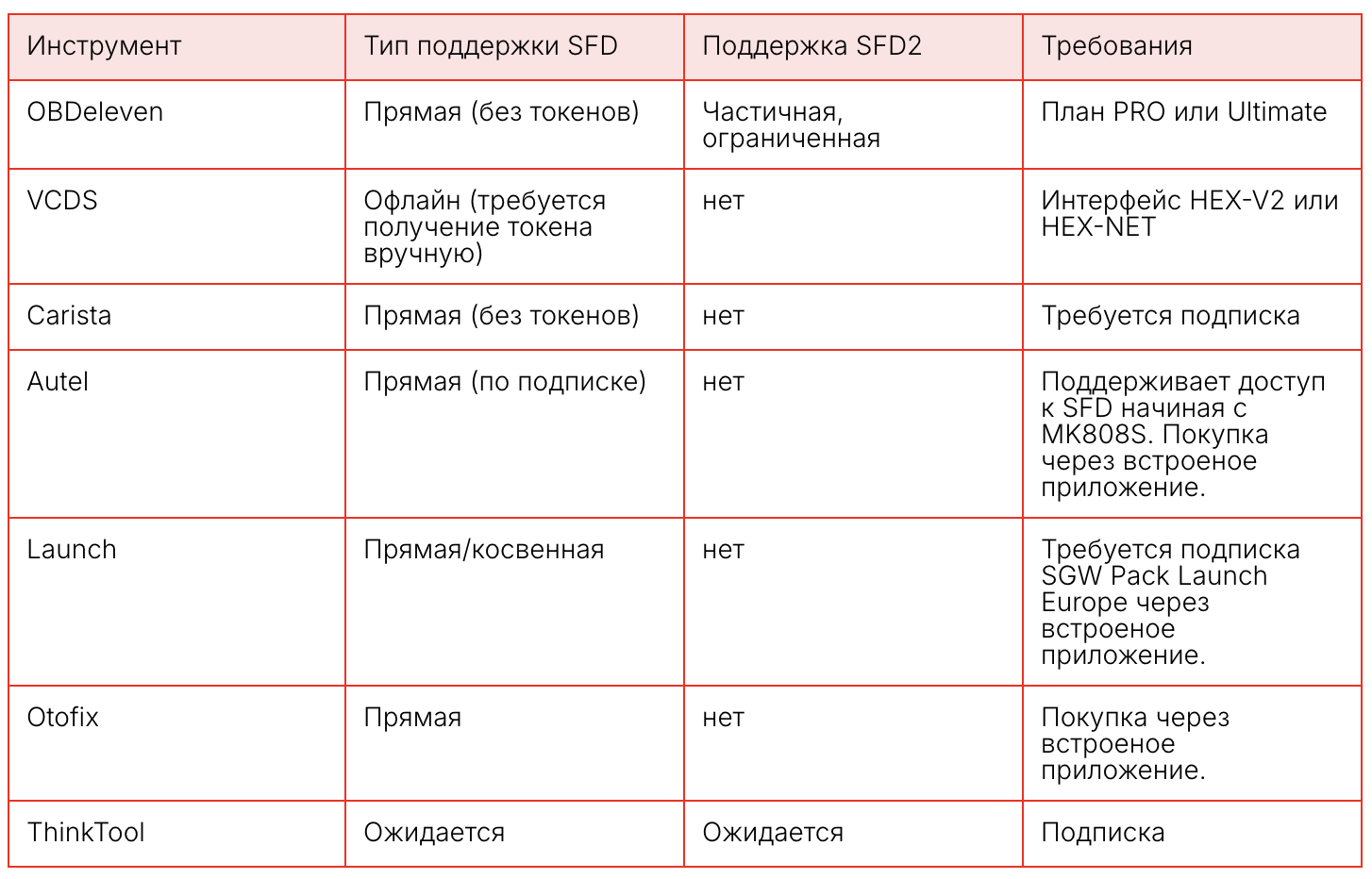

Поддержка SFD сторонними диагностическими инструментами

Обзор автомобилей и платформ, оснащенных SFD/SFD2

Система SFD внедрена на автомобилях VAG, выпущенных с 2020 модельного года, на следующих платформах:

Платформа MQB Evo / MQB2020:

Volkswagen: Golf 8, Caddy Mk4, Multivan (T7).
Audi: A3/S3 Mk4.
Skoda: Octavia Mk4, Scala, Kamiq, Superb Mk4.
SEAT/Cupra: Leon Mk4, Formentor.

Платформа MEB (для электромобилей):

Volkswagen: ID.3, ID.4, ID.5, ID.6, ID.Buzz.
Audi: Q4 e-tron.
Skoda: Enyaq.
Cupra: Born.

Модели, оснащенные SFD2 (с 2024 модельного года):

Усиленная система SFD2 появилась на ряде обновленных и новых моделей VAG, включая:

Audi: A1 (GB), A3 (8Y MY2025+), A4, A5, A6, A7, A8, Q2, Q3, Q4, Q5, Q7, Q8, а также электрические e-tron и e-tron GT.
Volkswagen: Arteon, Crafter, Caddy (SB), Golf 8 (с апреля 2024), Polo, T-Cross, Touran, T-Roc, Taigo, Tiguan, Touareg, а также ID.3, ID.4, ID.5, ID.Buzz.
Skoda: Enyaq, Fabia, Kamiq, Scala, Karoq, Octavia.
SEAT/Cupra: Arona, Ateca, Born, Formentor, Ibiza, Leon.
Porsche: Cayenne, Taycan, 911.
Lamborghini: Urus, Revuelto.

Заключение и перспективы развития

SFD и его усиленная версия SFD2 представляют собой не просто новый уровень защиты, а фундаментальное изменение в архитектуре автомобиля и экосистеме его обслуживания.

Эта система является ответом на законодательные требования и одновременно мощным инструментом для укрепления контроля производителя над рынком послепродажного обслуживания.

Внедрение SFD2, практически полностью исключающее сторонние инструменты из процесса диагностики.

Производители будут продолжать искать способы закрыть "лазейки", в то время как сторонние компании будут пытаться их обойти.

Рынок диагностических инструментов будет консолидироваться: успешными игроками станут те, кто сможет договориться с VAG о лицензировании SFD-доступа, что потребует значительных инвестиций и будет недоступно мелким производителям.

SFD меняет саму парадигму владения автомобилем. Если раньше владелец мог свободно модифицировать и ремонтировать свое авто у любого специалиста, то теперь он вынужден либо обращаться к авторизованным дилерам, либо использовать инструменты, одобренные производителем. Это ставит под вопрос понятие "права на ремонт" и превращает автомобиль из собственности в лицензируемый сервис. Подобная модель давно существует в IT-индустрии, и SFD является ее воплощением в автомобильном мире. SFD — это не просто технологическая особенность, а часть более широкой бизнес-стратегии, которая будет определять развитие отрасли на годы вперед.
